Warum zeigen zwei Metallteile mit identischer chemischer Zusammensetzung oft völlig unterschiedliche Eigenschaften im praktischen Einsatz?
Dieser Artikel erklärt, wie die innere Struktur von Werkstoffen deren Verhalten bestimmt und welche Methoden zur Untersuchung eingesetzt werden. Die mikroskopische Welt der Kristalle, Körner und Phasen offenbart Geheimnisse, die mit bloßem Auge unsichtbar bleiben.
Jedes Metallteil trägt seine Entstehungsgeschichte in sich. Legierungselemente wie Chrom, Nickel oder Mangan prägen die Struktur ebenso wie thermische oder mechanische Behandlungen während der Herstellung.
Moderne Werkstofftechnik nutzt hochwertige Lichtmikroskope mit 50- bis 1000-facher Vergrößerung. Diese Technik macht sichtbar, was Qualitätskontrolle und Schadensanalyse wirklich aussagekräftig macht.
Die systematische Untersuchung metallischer und nichtmetallischer Materialien verbindet Wissenschaft mit praktischer Anwendung. Von der Materialwissenschaft bis zur industriellen Fertigung liefert diese Analysemethode verlässliche Antworten auf kritische Fragen zur Werkstoffqualität.
- Das innere Gefüge bestimmt die mechanischen und chemischen Eigenschaften von Metallen maßgeblich
- Legierungszusammensetzung, Wärmebehandlung und Verformung beeinflussen die Mikrostruktur nachhaltig
- Lichtmikroskopische Untersuchungen mit 50- bis 1000-facher Vergrößerung gehören zum Standard der Werkstoffprüfung
- Die Gefügestruktur dokumentiert die vollständige Herstellungsgeschichte eines Materials
- Quantitative und qualitative Analysen ermöglichen präzise Vorhersagen zum Werkstoffverhalten
- Beide Verfahren sind in Forschung, Entwicklung und industrieller Fertigung unverzichtbar
Was verbirgt sich hinter Metallographie & Gefügeanalyse
Hinter dem Begriff Metallographie verbirgt sich eine wissenschaftliche Disziplin, die mikroskopische Strukturen in Metallen und anderen Werkstoffen sichtbar macht. Die Methode befasst sich mit der Darstellung von Gefügestrukturen und liefert wertvolle Informationen über den inneren Aufbau von Materialien. Durch spezielle Verfahren werden Eigenschaften erkennbar, die für Qualität und Leistungsfähigkeit entscheidend sind.
Die Gefügeanalyse beschreibt Werkstoffstrukturen sowohl qualitativ als auch quantitativ. Makroskopische und mikroskopische Verfahren kommen dabei zum Einsatz. Das Zusammenspiel dieser Techniken ermöglicht ein umfassendes Verständnis der Materialzusammensetzung.
Grundlagen der mikroskopischen Materialanalyse
Metalle bestehen aus zahllosen winzigen Kristallen, die als Körner bezeichnet werden. Diese Körner besitzen eine bestimmte Anordnung, Form und Größe. Mit bloßem Auge bleiben diese Strukturen jedoch völlig unsichtbar.
Erst durch spezielle Präparationstechniken werden die Gefügestrukturen zugänglich. Die mikroskopische Materialanalyse nutzt verschiedene Verfahren, um die Kristallstruktur und deren Besonderheiten darzustellen. Ein sorgfältig vorbereiteter Schliff bildet dabei die Grundlage für aussagekräftige Untersuchungen.
Die Stereologie spielt in diesem Zusammenhang eine wichtige Rolle. Dieses mathematische Werkzeug erlaubt Rückschlüsse von zweidimensionalen Schliffbildern auf dreidimensionale Volumenverhältnisse. Aus flächigen Aufnahmen lassen sich räumliche Strukturen rekonstruieren.
Bei der Werkstoffcharakterisierung werden verschiedene Gefügebestandteile identifiziert. Kornformen, Korngrenzen und unterschiedliche Phasen treten unter dem Mikroskop deutlich hervor. Die Kristallstruktur offenbart sich in charakteristischen Mustern und Kontrasten.
Moderne mikroskopische Techniken erreichen Vergrößerungen bis in den Nanometerbereich. Lichtmikroskope decken den unteren Vergrößerungsbereich ab. Elektronenmikroskope ermöglichen Einblicke in noch feinere Strukturdetails.
Ziele und Einsatzgebiete der Gefügeuntersuchung
Die Gefügeuntersuchung verfolgt stets konkrete Fragestellungen. Sie dient nicht als Selbstzweck, sondern beantwortet spezifische Fragen zur Materialqualität. Verschiedene Branchen nutzen diese Analysemethode für unterschiedliche Zwecke.
In der Qualitätssicherung wird routinemäßig geprüft, ob Werkstoffe den festgelegten Normen entsprechen. Produktionsbetriebe kontrollieren damit die Einhaltung von Kundenspezifikationen. Die Gefügeuntersuchung stellt sicher, dass Materialien die geforderten Eigenschaften aufweisen.
- Wurde die Wärmebehandlung korrekt durchgeführt?
- Entspricht die Korngrößenverteilung den Vorgaben?
- Sind unerwünschte Phasen oder Einschlüsse vorhanden?
- Zeigen sich Anzeichen für Materialfehler?
In Forschung und Entwicklung untersucht die Werkstoffcharakterisierung den Zusammenhang zwischen Gefügemerkmalen und Prozessparametern. Wissenschaftler erforschen, wie sich Herstellungsbedingungen auf die Materialstruktur auswirken. Diese Erkenntnisse fließen in die Prozessoptimierung ein.
Neue Legierungen werden systematisch entwickelt und charakterisiert. Die Gefügeuntersuchung zeigt, welche mikroskopischen Strukturen gewünschte Eigenschaften hervorbringen. Innovative Werkstoffe entstehen durch gezieltes Einstellen von Gefügezuständen.
Schadensanalysen nach Bauteilversagen nutzen ebenfalls metallographische Untersuchungen. Experten identifizieren damit die Ursachen für Materialversagen. Risse, Brüche oder Korrosionserscheinungen lassen sich im Gefüge nachvollziehen.
Die Anwendungspalette reicht von der Automobilindustrie über den Maschinenbau bis zur Luft- und Raumfahrt. Überall dort, wo metallische Werkstoffe hohen Anforderungen genügen müssen, kommt die Gefügeanalyse zum Einsatz. Auch nichtmetallische Materialien wie Keramiken oder Verbundwerkstoffe werden mit ähnlichen Methoden untersucht.
Warum Gefügeuntersuchungen für die Materialcharakterisierung so wertvoll sind
Jedes Metallgefüge erzählt die Geschichte seiner Entstehung und verrät künftige Leistungsfähigkeit. Die mikroskopische Struktur eines Werkstoffs speichert jede Verarbeitungsstufe wie ein Tagebuch. Vom Gießen über das Walzen bis zum Schweißen hinterlässt jeder Prozessschritt charakteristische Spuren.
Diese gespeicherten Informationen machen die Materialcharakterisierung durch Gefügeanalysen so wertvoll. Werkstoffprüfer können aus dem Gefügebild ablesen, welche thermischen und mechanischen Behandlungen ein Material durchlaufen hat. Noch wichtiger: Sie erkennen, wie sich das Material künftig verhalten wird.
Einblicke in die innere Materialstruktur
Die innere Struktur eines Metalls bestimmt dessen Leistung weitaus stärker als die chemische Zusammensetzung allein. Zwei Stahlsorten mit identischer Legierung können völlig unterschiedliche Gefügeeigenschaften aufweisen. Der Unterschied liegt in Form, Größe und Verteilung der Kristalle.
Feinkörnige Gefüge führen typischerweise zu höherer Festigkeit und Zähigkeit. Grobkörnige Strukturen bieten dagegen Vorteile bei hohen Temperaturen.
Wärmebehandlungen verändern das Gefüge gezielt. Eine Gefügeuntersuchung zeigt sofort, ob die gewünschten Veränderungen eingetreten sind. Unbeabsichtigte Phasen werden ebenso sichtbar wie unvollständige Umwandlungen.
Die Homogenität der Gefügeverteilung gibt Aufschluss über die Qualität von Guss- oder Schmiedeprozessen. Seigerungen und Inhomogenitäten können Schwachstellen markieren. Die Orientierung der Kristalle verrät, ob das Material anisotrope Eigenschaften besitzt.
Qualitätssicherung durch Werkstoffprüfung
Moderne Werkstoffprüfung durch Gefügeanalyse verhindert kostspielige Bauteilausfälle bevor sie entstehen. Die frühzeitige Erkennung von Abweichungen spart erhebliche Kosten. Ein defektes Bauteil in der Produktion zu identifizieren kostet Bruchteile dessen, was ein Ausfall im Einsatz verursacht.
Produktionsprozesse lassen sich durch regelmäßige Gefügekontrollen präzise überwachen. Abweichungen von Sollwerten werden sofort erkennbar. Die Prozessparameter können dann umgehend angepasst werden.
Die quantitative Analyse von Gefügeparametern ermöglicht verlässliche Prognosen. Korngrößen können mit Festigkeitswerten korrelieren. Phasenanteile haben Einfluss auf Härte und Verschleißbeständigkeit. Einschlussgehalt und -verteilung können die Ermüdungsfestigkeit beeinflussen.
Die Korrelation zwischen Gefüge und mechanischen Eigenschaften erlaubt präzise Vorhersagen über das Bauteilverhalten unter Belastung. Bruchmechanische Kennwerte lassen sich aus Gefügeparametern ableiten. Die Kriechbeständigkeit bei hohen Temperaturen hängt unter anderem von der Korngröße ab.
Gefügeuntersuchungen decken auch Fertigungsfehler auf. Überhitzungen während des Schweißens verändern die Mikrostruktur charakteristisch. Unzureichende Wärmebehandlung bleibt nicht verborgen. Werkstoffverwechslungen können identifiziert werden.
Der präventive Charakter moderner Werkstoffprüfung zahlt sich wirtschaftlich aus. Investitionen in Gefügeanalysen amortisieren sich durch vermiedene Schäden vielfach. Qualitätssicherung wird vom Kostenfaktor zum Wettbewerbsvorteil.
Schliffpräparation als Grundlage erfolgreicher Analysen
Hochwertige Gefügebilder entstehen erst durch sorgfältige metallographische Präparation. Der gesamte Prozess erfordert mehrere aufeinander abgestimmte Schritte, die jeweils mit Präzision durchgeführt werden müssen. Nur wenn jede Phase der Vorbereitung gelingt, liefert das Mikroskop am Ende aussagekräftige Aufnahmen.
Die Qualität der Analyse hängt direkt von der Oberflächenbeschaffenheit ab. Eine fehlerhafte Vorbereitung macht selbst bei höchster Vergrößerung eine verlässliche Beurteilung unmöglich. Deshalb beginnt jede Gefügeuntersuchung mit einer systematischen Probenvorbereitung.
Vom Bauteil zur analysierfähigen Probe
Der erste Arbeitsschritt besteht im Trennen der Probe aus dem größeren Werkstück. Dabei kommen schonende Trennverfahren zum Einsatz, die das Gefüge nicht durch Hitze oder mechanische Verformung verändern. Wassergekühlt arbeitende Präzisionstrennmaschinen verhindern thermische Schädigungen während des Schneidens.
Nach dem Trennen folgt häufig die Einbettung in Kunststoff. Dieser Schritt stabilisiert kleine oder unhandliche Proben und schafft eine plane Arbeitsfläche.
Die Einbettung bietet mehrere praktische Vorteile:
- Sichere Handhabung auch kleinster Probenstücke
- Schutz der Probenkanten vor Ausbrüchen
- Reproduzierbare Positionierung während der weiteren Bearbeitung
- Vereinfachtes Schleifen und Polieren durch definierte Geometrie
Der Weg zur spiegelnden Oberfläche
Das Schleifen beginnt mit groben Körnungen, die größere Unebenheiten beseitigen. Stufe für Stufe wird mit feineren Schleifmitteln gearbeitet, bis alle groben Kratzer verschwunden sind. Jeder Schleifschritt entfernt dabei die Spuren des vorherigen Arbeitsgangs.
Die Körnung nimmt schrittweise ab, typischerweise von 220 über 500 und 1000 bis hin zu 2400 oder feiner. Zwischen den einzelnen Schritten muss die Probe gründlich gereinigt werden. Sonst verschleppen gröbere Partikel in die nächste Stufe und verursachen neue Kratzer.
Nach dem Feinschleifen folgt das Polieren mit speziellen Pasten oder Suspensionen. Diamantpasten mit Korngrößen zwischen 6 und 1 Mikrometer erzeugen eine glänzend polierte Oberfläche. Abschließend können Oxidpolierpasten zum Einsatz kommen.
Dieser mehrstufige Prozess erfordert Geduld und Sorgfalt. Nur perfekt polierte Flächen ermöglichen später eine eindeutige Gefügebeurteilung. Jede verbliebene Unreinheit oder jeder Kratzer kann wichtige Details verdecken oder Fehlinterpretationen verursachen.
Sichtbarmachen durch gezielte Ätzung
Die polierte Probe zeigt zunächst eine einheitliche Oberfläche ohne erkennbare Strukturen. Erst durch Ätzen werden Korngrenzen, Phasengrenzen und andere Gefügemerkmale sichtbar. Ätztechniken nutzen chemische oder elektrolytische Reaktionen, um gezielt Kontraste zu erzeugen.
Verschiedene Ätzmittel reagieren unterschiedlich mit den Gefügebestandteilen. Säuren, Laugen oder spezielle Lösungen greifen Korngrenzen stärker an als das Korninnere. Dadurch entstehen kleine Vertiefungen oder Verfärbungen, die im Mikroskop als dunkle Linien erscheinen.
Die Auswahl des passenden Ätzmittels richtet sich nach mehreren Kriterien:
- Werkstoffgruppe (Stahl, Aluminium, Kupferlegierungen)
- Spezifische Legierungszusammensetzung
- Gewünschte Gefügemerkmale (Korngrenzen, Phasen, Ausscheidungen)
- Angestrebte Kontrastierung und Bildqualität
Die Ätzdauer muss präzise kontrolliert werden. Zu kurzes Ätzen liefert schwache Kontraste, während zu langes Ätzen die Oberfläche überätzt und Details verschleiert. Erfahrene Fachleute passen Zeit und Konzentration an jede Probe individuell an.
Nach erfolgreicher Ätzung steht die Probe für die mikroskopische Aufnahme bereit. Die üblichen Vergrößerungen reichen von 25- bis 1000-fach. Bei 100-facher bis 200-facher Vergrößerung lassen sich die meisten relevanten Gefügemerkmale gut erkennen und dokumentieren.
Die gesamte Probenvorbereitung von der ersten Trennung bis zur fertigen Ätzung entscheidet über die Aussagekraft der späteren Analyse. Wer diese Grundlagen beherrscht, schafft die Voraussetzung für verlässliche Werkstoffprüfungen und fundierte Qualitätsurteile.
Methoden der metallographischen Präparation im Überblick
Unterschiedliche mikroskopische Techniken ermöglichen es, Materialstrukturen auf verschiedenen Detailebenen zu analysieren. Die Wahl der passenden Methode hängt von der gewünschten Vergrößerung, der erforderlichen Auflösung und der Art der gesuchten Information ab. Moderne Labore kombinieren oft mehrere Verfahren, um ein vollständiges Bild der Werkstoffstruktur zu erhalten.
Jede Technik bringt ihre eigenen Stärken mit und eignet sich für bestimmte Fragestellungen besonders gut. Während optische Methoden einen schnellen Überblick liefern, ermöglichen elektronenmikroskopische Verfahren tiefere Einblicke in feinste Strukturdetails. Die digitale Bildanalyse ergänzt diese mikroskopischen Verfahren durch objektive, quantifizierbare Ergebnisse.
Optische Verfahren für die Routineuntersuchung

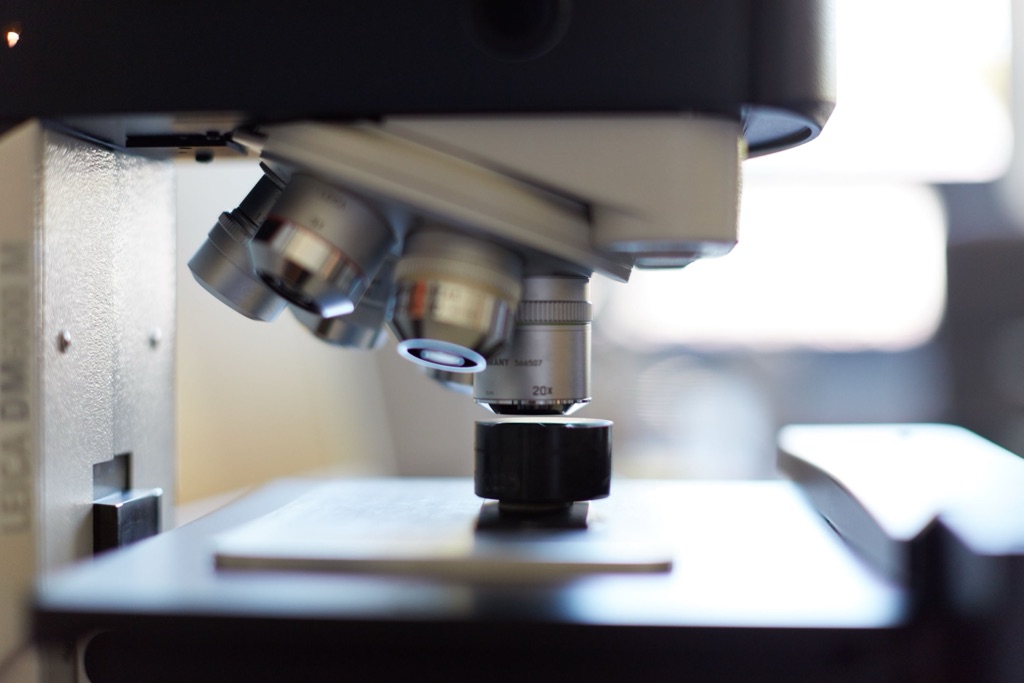

Die Lichtmikroskopie bildet das Fundament der meisten Gefügeuntersuchungen. Mit Vergrößerungen zwischen 25:1 und 1000:1 deckt sie einen breiten Anwendungsbereich ab. Die Technik punktet durch ihre Schnelligkeit, einfache Handhabung und die Möglichkeit, auch größere Proben zu betrachten.
Verschiedene Beleuchtungsmethoden bringen unterschiedliche Gefügemerkmale zum Vorschein. Die Hellfeldbeleuchtung dient als Standardtechnik für die meisten Untersuchungen und zeigt Kornstrukturen sowie Phasengrenzen klar auf. Die Dunkelfeldbeleuchtung kann dagegen spezielle Strukturen wie Einschlüsse oder feine Ausscheidungen besonders hervorheben.
Polarisiertes Licht eignet sich hervorragend für mehrphasige Legierungen, da verschiedene Kristallstrukturen das Licht unterschiedlich brechen. Der Interferenzkontrast macht kleinste Höhenunterschiede auf der Probenoberfläche sichtbar und hilft bei der Beurteilung der Schleifqualität. Diese Vielseitigkeit macht die Lichtmikroskopie zum unverzichtbaren Werkzeug in jedem metallographischen Labor.
Moderne digitale Kameras mit Auflösungen zwischen 5 und 50 Megapixeln erfassen heute selbst feinste Details. Die direkte Verbindung mit Computersystemen ermöglicht eine sofortige Dokumentation und Weiterverarbeitung der Aufnahmen. Hochwertige Optik und Sensoren garantieren farbgetreue, scharfe Bilder über den gesamten Vergrößerungsbereich.
Hochauflösende elektronenmikroskopische Techniken
Wenn die Grenzen der optischen Mikroskopie erreicht sind, kommen elektronenmikroskopische Methoden zum Einsatz. Die Rasterelektronenmikroskopie nutzt Elektronenstrahlen statt Licht und erreicht dadurch deutlich höhere Vergrößerungen und Auflösungen. Strukturen bis in den Nanometerbereich werden damit sichtbar und analysierbar.
Ein weiterer Vorteil liegt in der enormen Schärfentiefe dieser Technik. Auch raue oder unebene Oberflächen erscheinen über den gesamten Bildbereich scharf abgebildet. Dies erleichtert die Untersuchung von Bruchflächen, Korrosionsschäden oder dreidimensionalen Gefügemerkmalen erheblich.
Die Elektronenrückstreubeugung (EBSD) erweitert die reine Bildgebung um kristallographische Informationen. Diese Methode liefert Daten über Kornorientierungen, Texturen und lokale Verformungen im Material. Farbcodierte Orientierungskarten machen komplexe kristallographische Zusammenhänge auf einen Blick verständlich.
Die korrelative Mikroskopie verbindet die Stärken verschiedener Techniken miteinander. Bei komplexen Werkstoffen reicht eine einzelne Methode oft nicht aus, um alle relevanten Informationen zu gewinnen. Die Kombination aus optischer Mikroskopie, Rasterelektronenmikroskopie und weiteren Verfahren gleicht die jeweiligen Nachteile aus und liefert umfassende Erkenntnisse.
Für hochspezialisierte Fragestellungen lassen sich auch Transmissionselektronenmikroskopie oder Atomsondentomographie integrieren. Diese Methoden ermöglichen Einblicke bis auf atomare Ebene und klären selbst schwierigste materialwissenschaftliche Fragen. Der Aufwand rechtfertigt sich bei kritischen Bauteilen oder innovativen Werkstoffentwicklungen.
Softwaregestützte Auswertung und Quantifizierung
Die digitale Bildanalyse wandelt mikroskopische Aufnahmen in objektive, messbare Daten um. Spezialisierte Software erkennt automatisch Korngrenzen, misst Flächenanteile und führt statistische Auswertungen durch. Diese Automatisierung spart Zeit und erhöht die Reproduzierbarkeit der Ergebnisse.
Zu den wichtigsten Anwendungen zählen die Korngrößenanalyse, Phasenanalyse und Porenanalyse. Auch Schichtdickenmessungen, Partikelanalysen und die Bestimmung von Gefügeanteilen lassen sich zuverlässig durchführen. Die Software generiert aussagekräftige Statistiken und Verteilungskurven, die manuelle Auswertungen kaum erreichen können.
Allerdings stoßen automatische Systeme bei komplexen Gefügen an ihre Grenzen. Überlappende Strukturen, schwache Kontraste oder ungewöhnliche Gefügeformen können die Algorithmen vor Herausforderungen stellen. Die Kombination aus automatisierter Bildanalyse und der Expertise erfahrener Prüfer liefert daher oft die verlässlichsten Resultate.
Moderne Softwarelösungen bieten zudem Möglichkeiten zur Datenarchivierung und zum Vergleich mit Referenzdatenbanken. Dies unterstützt die Qualitätssicherung und ermöglicht das Erkennen von Trends über längere Zeiträume. Die digitale Dokumentation erfüllt außerdem die strengen Anforderungen an Rückverfolgbarkeit in regulierten Industrien.
Korngrenzenanalyse und Phasenidentifikation im Detail
Sobald hochwertige Gefügebilder vorliegen, beginnt die systematische Auswertung der sichtbaren Strukturen. Die quantitative Analyse liefert präzise Kennzahlen über Korngrößen, Phasenanteile und mögliche Fehler im Material. Diese Daten ermöglichen fundierte Aussagen über mechanische Eigenschaften und die Eignung eines Werkstoffs für bestimmte Anwendungen.
Die Korngrenzenanalyse bildet dabei einen zentralen Bestandteil der Gefügebeurteilung. Korngrenzen beeinflussen maßgeblich das Verhalten von Metallen unter Belastung. Ihre genaue Charakterisierung hilft, Werkstoffeigenschaften vorherzusagen und zu optimieren.
Bauteilmetallographie und Vor-Ort-Untersuchungen in der Praxis
Wenn Rohrleitungen, Druckbehälter oder Brückenträger untersucht werden müssen, kommen mobile Verfahren der Metallographie zum Einsatz. Großvolumige Anlagen und Komponenten lassen sich oft nicht ausbauen oder ins Labor transportieren. Deshalb hat sich die Bauteilmetallographie als praktische Lösung etabliert, die Untersuchungen direkt am installierten Bauteil ermöglicht.
Diese vor-ort-untersuchungen sparen Zeit und Kosten. Sie vermeiden aufwendige Demontagen und längere Stillstandzeiten. Gleichzeitig liefern sie zuverlässige Ergebnisse für Schadensanalysen und Werkstoffcharakterisierung.
Flexible Einsätze durch tragbare Geräte
Die mobile Metallographie nutzt speziell entwickelte tragbare Ausrüstung. Kompakte Schleif- und Poliergeräte bereiten kleine Bereiche der Bauteiloberfläche vor. Diese Geräte wiegen meist weniger als 15 Kilogramm und arbeiten mit Batterie oder Netzstrom.
Nach der Präparation kommen portable Mikroskope oder Mikroskopkameras zum Einsatz. Moderne Digitalkameras mit hoher Auflösung übertragen Bilder direkt auf Tablets oder Laptops. Die Gefügestruktur wird so unmittelbar sichtbar und kann vor Ort bewertet werden.
- Kraftwerkskomponenten wie Turbinenschaufeln und Dampfleitungen
- Chemische Anlagen mit Druckbehältern und Reaktoren
- Brückenkonstruktionen aus Stahl
- Pipelines in der Öl- und Gasindustrie
- Schweißnähte an großen Stahlstrukturen
Die Untersuchung erfolgt im laufenden Betrieb oder während geplanter Wartungsfenster. Fachleute können so schnell Entscheidungen treffen, ob ein Bauteil weiter betrieben werden darf oder ausgetauscht werden muss.
Abdruckverfahren für schwierige Stellen
Das Replikationsverfahren bietet eine clevere Alternative zur direkten Untersuchung. Statt das Bauteil selbst unter ein Mikroskop zu legen, wird ein Abdruck der Oberfläche erstellt. Diese Technik funktioniert besonders gut bei schwer zugänglichen Bereichen.
Spezielle Kunststofffolien werden mit einem Lösemittel benetzt und auf die vorbereitete und geätzte Oberfläche aufgebracht. Die Folie härtet innerhalb weniger Minuten aus und nimmt dabei die Oberflächenstruktur detailgetreu auf. Nach dem Aushärten lässt sich die Replik vorsichtig abziehen.
- Korngrenzen und Kornformen bleiben sichtbar
- Phasenverteilungen werden übertragen
- Risse und Defekte erscheinen im Abdruck
- Oberflächenrauhigkeit wird erfasst
Die Replik kann dann direkt vor Ort oder im Labor unter optimalen Bedingungen mikroskopiert werden. Replikationsverfahren eignen sich besonders für Innenflächen von Rohren oder Schweißnähte in engen Räumen.
Die Technik ermöglicht auch Vergleichsuntersuchungen über längere Zeiträume, was u.a. für kriechbelastete Komponenten relevant ist. Mehrere Abdrücke derselben Stelle dokumentieren Veränderungen im Material zuverlässig.
Praktische Vorzüge minimal-invasiver Methoden
Zerstörungsfreie oder zerstörungsarme Analysen bieten erhebliche praktische Vorteile. Das Bauteil bleibt nach der Untersuchung voll funktionsfähig. Lediglich eine kleine Oberfläche wird angeschliffen und poliert – die mechanischen Eigenschaften des Bauteils werden dadurch im Regelfall nicht beeinflusst.
Wirtschaftlich rechnet sich dieser Ansatz schnell. Kostspielige Demontagen entfallen komplett. Produktionsausfälle werden minimiert, weil Untersuchungen während kurzer Wartungspausen durchgeführt werden können.
- Wiederholte Untersuchungen an derselben Stelle möglich
- Überwachung von Materialveränderungen im Zeitverlauf (Kriechen)
- Schnelle Entscheidungsgrundlagen bei Schadensfällen
- Dokumentation des aktuellen Werkstoffzustands
Allerdings gibt es auch Einschränkungen, die ehrlich benannt werden müssen. Die Untersuchungsqualität erreicht nicht immer das Niveau von Laboranalysen. Mobile Geräte können eine geringere Auflösung als stationäre Mikroskope haben.
Manche Analysen erfordern nach wie vor eine klassische Probenentnahme. Komplexe Phasenanalysen oder die Bestimmung sehr kleiner Einschlüsse gelingen mit vor-Ort-Untersuchungen nur begrenzt. In solchen Fällen dient die mobile Untersuchung als schnelle Vorabprüfung, die dann durch eine detaillierte Laboranalyse ergänzt wird.
In der Kraftwerkstechnik werden Dampfleitungen regelmäßig mit mobilen Verfahren überwacht. Kriechschädigungen durch hohe Temperaturen lassen sich so frühzeitig erkennen. Im Chemieanlagenbau helfen Replikationsverfahren bei der Überprüfung von Korrosionsschäden an Reaktorinnenflächen.
Brückenkonstruktionen profitieren ebenfalls von dieser Technik. Schwer zugängliche Schweißnähte können ohne Gerüstbau untersucht werden. Die Verkehrssicherheit wird so kontinuierlich überwacht, ohne dass die Brücke gesperrt werden muss.
Auswertung und Interpretation metallographischer Untersuchungsergebnisse
Hochwertige Gefügebilder allein genügen nicht – die sachgerechte Interpretation und Dokumentation machen aus Aufnahmen wertvolle Prüfergebnisse. Nach der mikroskopischen Bildaufnahme beginnt eine Phase, die handwerkliches Geschick mit theoretischem Wissen verbindet. Nur durch systematische Gefügeauswertung entstehen aussagekräftige Befunde, die in der Qualitätssicherung und Werkstoffprüfung tatsächlich weiterhelfen.
Nachvollziehbare Prozesse durch strukturierte Dokumentation
Jede metallographische Untersuchung erfordert eine lückenlose Dokumentation aller Arbeitsschritte. Die Probenkennzeichnung bildet dabei den Ausgangspunkt: Ohne eindeutige Zuordnung verlieren selbst perfekte Gefügebilder ihren Wert. Präparationsparameter wie Schleif- und Polierschritte werden ebenso festgehalten wie verwendete Ätzmittel und deren Einwirkzeit.
Moderne Software unterstützt die Bildarchivierung mit allen relevanten Metadaten. Vergrößerung, Beleuchtungsart, Kameraeinstellungen und Aufnahmedatum werden automatisch gespeichert. Diese Informationen ermöglichen später eine vollständige Rückverfolgbarkeit.
Messergebnisse aus der digitalen Bildanalyse werden direkt mit den zugehörigen Aufnahmen verknüpft. Dabei durchläuft die Gefügeauswertung mehrere Schritte:
- Graubild-Bearbeitung zur Optimierung der Bildqualität und Kontrastverbesserung
- Schwellwertbestimmung für die Auswahl der zu analysierenden Gefügestrukturen
- Binärbearbeitung mit Korngrößeneinteilung und Bereinigung störender Elemente
- Feldmessung und Objektmessung zur quantitativen Erfassung von Gefügeanteilen
Statistische Verarbeitung wandelt Messdaten in aussagekräftige Kennwerte um. Histogramme zeigen Korngrößenverteilungen, oft mit Klassenverteilung nach Gauß. Tabellen fassen Phasenanteile und deren mathematische Anteile zusammen.
Die Befundung erfolgt in standardisierter Form als Prüfbericht. Ergebnisse werden gedruckt, als PDF versandt oder direkt in ERP-Systeme exportiert. Diese Integration beschleunigt Freigabeprozesse und Qualitätsentscheidungen erheblich.
Gefügestrukturen verstehen und richtig einordnen
Die Interpretation metallographischer Bilder verlangt Erfahrung und fundiertes Werkstoffwissen. Normale Gefüge unterscheiden sich klar von anomalen Strukturen – wer diese Unterscheidung beherrscht, erkennt Materialprobleme frühzeitig. Charakteristische Merkmale verraten viel über Herstellungsprozesse und Wärmebehandlung.
Gleichachsige Körner mit homogener Größenverteilung deuten auf kontrollierte Rekristallisation hin. Grobkörnige oder inhomogene Strukturen können auf ungeeignete Glühparameter hinweisen. Gussstrukturen zeigen typischerweise dendritisches Wachstum mit Seigerungszonen.
Schweißnahtgefüge präsentieren besondere Herausforderungen bei der Interpretation. Grundwerkstoff, Wärmeeinflusszone und Schweißgut weisen jeweils charakteristische Gefügemerkmale auf. Die korrekte Zuordnung beobachteter Strukturen zu Werkstoffzuständen erfordert Vergleichswissen.
- Kornform und Korngröße als Indikator für mechanische Eigenschaften und Herstellungsprozess
- Phasenanteile zur Beurteilung des Wärmebehandlungszustandes
- Ausscheidungen und deren Verteilung im Gefüge
- Gefügedefekte wie Poren, Risse oder Einschlüsse
Die korrelative Charakterisierung verbindet aufwendige, hochauflösende Methoden mit einfacheren Verfahren. Erkenntnisse aus elektronenmikroskopischen Untersuchungen werden auf schnellere lichtmikroskopische Routineprüfungen übertragen. Dieser Ansatz steigert die Effizienz ohne Qualitätsverlust.
Typische Stolpersteine bei der Gefügeauswertung
Selbst erfahrene Metallographen müssen Fehlerquellen aktiv erkennen und ausschließen. Unzureichende Politur erzeugt Kratzer und Schleifspuren, die eine Gefügebewertung beeinflussen können. Solche Präparationsartefakte verfälschen das Gesamtbild erheblich.
Die Ätzung beeinflusst die Interpretation direkt. Zu schwaches Ätzen macht Korngrenzen kaum sichtbar, zu starkes Ätzen überbetont bestimmte Phasen. Die richtige Balance erfordert Erfahrung und manchmal mehrere Versuche.
Automatische Bildanalyse bietet Geschwindigkeit und Objektivität, stößt aber bei komplexen Gefügen an Grenzen. Erfahrene Prüfer schätzen die Genauigkeit auf etwa 80 Prozent. Besonders bei mehrphasigen Werkstoffen oder überlappenden Kornstrukturen braucht es kritische Überprüfung durch menschliche Expertise.
- Verwechslung von Schleifspuren mit echten Gefügemerkmalen durch sorgfältigere Politur vermeiden
- Falsche Schwellwerteinstellung bei der Bildanalyse durch manuelle Kontrolle korrigieren
- Unvollständige Kornerfassung am Bildrand durch ausreichende Messfelder kompensieren
- Beleuchtungsartefakte durch optimale Mikroskopeinstellung minimieren
Die Kombination aus gewissenhafter Präparation, angemessener Messtechnik und fundierter Interpretation sichert zuverlässige Ergebnisse. Dokumentation und Befundung schaffen Nachvollziehbarkeit über Jahre hinweg. Metallographie vereint handwerkliches Können mit wissenschaftlichem Verständnis – beide Seiten verdienen gleiche Aufmerksamkeit für aussagekräftige Werkstoffanalysen.
Moderne Materialprüfung verbindet klassische Präparationstechniken mit digitaler Bildverarbeitung. Korrelative Mikroskopie kombiniert verschiedene Analysetechniken und liefert ein umfassendes Bild der Materialstruktur. Diese Entwicklung erweitert die Möglichkeiten der Qualitätssicherung kontinuierlich.
Mit zunehmender Komplexität moderner Hochleistungswerkstoffe wachsen die Anforderungen an die Gefügeuntersuchung. Sorgfältige Probenvorbereitung und fundierte Interpretation bleiben dabei zentral. Automatisierung unterstützt die Arbeit, ersetzt aber nicht das Fachwissen erfahrener Prüfer.
Der Wert liegt in der Fähigkeit, aus mikroskopischen Beobachtungen belastbare Schlüsse über Materialeigenschaften und Bauteilsicherheit zu ziehen. Aufwendige Methoden eröffnen neue Erkenntnisse, die später auf einfachere Verfahren übertragen werden können. Von der Routineprüfung bis zur Schadensanalyse bleibt die metallographische Untersuchung ein Schlüssel zum Verständnis innerer Materialstrukturen.
