Grundlagen der Materialwissenschaft bei Druckanwendungen

Bei Druckanwendungen entscheidet die richtige Materialwahl über Sicherheit, Langlebigkeit und wirtschaftlichen Betrieb. Die Materialwissenschaft liefert das notwendige Verständnis, um Werkstoffe gezielt auszuwählen und einzusetzen. Jedes Material reagiert anders auf Druck, Temperatur und chemische Einflüsse.

Die Kenntnisse über Werkstoffeigenschaften bilden die Grundlage für jede verantwortungsvolle Konstruktion. Ingenieure müssen verstehen, wie sich Materialien unter verschiedenen Bedingungen verhalten. Nur so lassen sich Druckgeräte entwickeln, die allen Anforderungen gerecht werden.

Technische Einrichtungen unter Druck und ihre Einsatzgebiete

Druckgeräte sind technische Einrichtungen, die Gase, Dämpfe oder Flüssigkeiten unter einem Druck aufnehmen, der über dem atmosphärischen Luftdruck liegt. Diese Definition umfasst eine breite Palette von Anwendungen in unterschiedlichsten Branchen. Der gemeinsame Nenner: Alle müssen absolut zuverlässig funktionieren.

In der chemischen Industrie finden sich Druckbehälter für Reaktionsprozesse und Lagerung. Kraftwerke nutzen Dampfkessel zur Energieerzeugung unter hohen Temperaturen und Drücken. Die Energieversorgung hängt von Rohrleitungen ab, die Erdgas sicher transportieren.

Weitere wichtige Einsatzbereiche umfassen:

• Autoklaven in der Lebensmittelindustrie zur Konservierung und Sterilisation
• Druckspeicher in pneumatischen Systemen für Automatisierungstechnik
• Wärmetauscher in Heizungsanlagen zur effizienten Wärmeübertragung
• Medizinische Geräte wie Sauerstoffflaschen und Sterilisatoren
• Hydraulikspeicher in mobilen Arbeitsmaschinen

Die Einsatzbereiche reichen von der Energieerzeugung über die Prozessindustrie bis zur Medizintechnik. Ein Versagen dieser Systeme kann schwerwiegende Folgen haben. Deshalb stehen die verwendeten druckbehälter werkstoffe unter besonderer Beobachtung.

Materialanforderungen bei Belastung durch inneren Druck

Werkstoffe für Druckgeräte müssen außergewöhnliche Eigenschaften besitzen. Die mechanische Festigkeit steht an erster Stelle: Das Material muss dem inneren Druck standhalten, ohne sich dauerhaft zu verformen oder zu brechen. Doch Festigkeit allein genügt nicht.

Die Duktilität spielt eine entscheidende Rolle für die Sicherheit. Sie beschreibt die Fähigkeit eines Materials, sich unter Belastung plastisch zu verformen, bevor es versagt. Diese Eigenschaft wirkt wie eine eingebaute Sicherheitsreserve.

Selbst bei Überlastung reißt ein duktiler Werkstoff nicht plötzlich. Stattdessen zeigt er deutliche Anzeichen der Verformung, die rechtzeitig erkannt werden können. Die Druckgeräterichtlinie fordert daher konkret eine Bruchdehnung von mindestens 14 Prozent.

Die Zähigkeit beschreibt, wie gut ein Material Energie absorbieren kann, ohne zu brechen. Diese Eigenschaft ist besonders wichtig bei dynamischen Belastungen oder Temperaturschwankungen. Die geforderte Kerbschlagarbeit beträgt mindestens 27 Joule bei der niedrigsten Betriebstemperatur.

Weitere zentrale Anforderungen an Materialien unter Druckbelastung umfassen:

1. Chemische Beständigkeit gegen die geführten Fluide und Medien
2. Beständigkeit gegen Alterung über die gesamte vorgesehene Lebensdauer
3. Eignung für die vorgesehenen Verarbeitungsverfahren wie Schweißen und Umformen
4. Kompatibilität bei Verbindung unterschiedlicher Werkstoffe

Metallische werkstoffe für druckanlagen dominieren das Feld, da sie diese Anforderungen optimal erfüllen. Sie bieten eine hervorragende Kombination aus Festigkeit, Zähigkeit und Verarbeitbarkeit. Die Eigenschaften müssen während der vorgesehenen Lebensdauer konstant bleiben.

Physikalische und chemische Charakteristika von Druckgerätewerkstoffen

Die physikalischen Eigenschaften bilden die Grundlage für alle Festigkeitsberechnungen. Die Streckgrenze definiert die Belastungsgrenze, ab der sich ein Material dauerhaft verformt. Die Zugfestigkeit gibt an, welche maximale Spannung ein Werkstoff aushält, bevor er bricht.

Der Elastizitätsmodul beschreibt die Steifigkeit eines Materials. Er zeigt, wie stark sich ein Werkstoff unter Belastung elastisch verformt. Diese Kennwerte müssen für die jeweilige Einsatztemperatur bekannt sein.

Thermische Eigenschaften gewinnen bei Temperaturwechseln an Bedeutung. Die Wärmeleitfähigkeit beeinflusst, wie schnell sich Temperaturänderungen im Material ausbreiten. Der thermische Ausdehnungskoeffizient bestimmt, wie stark sich das Material bei Erwärmung ausdehnt.

Unterschiedliche Ausdehnungskoeffizienten können bei Verbindungen verschiedener Werkstoffe zu Spannungen führen. Diese müssen bei der Konstruktion berücksichtigt werden. Sonst drohen Undichtigkeiten oder Risse an den Verbindungsstellen.

Die chemischen Eigenschaften entscheiden über die Langzeitstabilität. Viele Druckgeräte kommen mit aggressiven Medien in Kontakt – Säuren, Laugen, Salzlösungen oder korrosive Gase. Der gewählte Werkstoff muss gegen diese Stoffe dauerhaft beständig sein.

Korrosion kann die Wandstärke schleichend reduzieren. Sie verursacht Risse oder verschlechtert die mechanischen Eigenschaften erheblich. Die Korrosionsbeständigkeit hängt von der chemischen Zusammensetzung des Werkstoffs ab.

Hochlegierte Edelstähle enthalten Chrom, Nickel und Molybdän für besseren Korrosionsschutz. Diese Elemente bilden schützende Oxidschichten auf der Oberfläche. Die Beständigkeit gegen Alterung ist ebenso kritisch.

Manche Materialien werden mit der Zeit spröde oder verlieren an Festigkeit. Thermische Einflüsse können die Struktur verändern. Ein guter Druckgerätewerkstoff behält seine Eigenschaften über Jahrzehnte hinweg stabil.

Die Verarbeitbarkeit zählt zu den praktischen Grundanforderungen. Werkstoffe müssen sich schweißen, umformen und wärmebehandeln lassen. Dabei dürfen keine kritischen Veränderungen in der Mikrostruktur entstehen.

Bei Schweißverbindungen verschiedener Materialien ist Kompatibilität entscheidend. Unterschiedliche elektrochemische Potenziale können zu Kontaktkorrosion führen. Verschiedene Festigkeitswerte erzeugen Spannungskonzentrationen an den Übergängen.

Die sorgfältige Auswahl passender druckbehälter werkstoffe berücksichtigt alle diese Faktoren. Nur so entstehen Druckgeräte, die sicher, wirtschaftlich und langlebig arbeiten. Die Materialwissenschaft liefert das Werkzeug für diese anspruchsvolle Aufgabe.

Werkstoffe für Druckgeräte: Überblick der Materialgruppen

In der Druckgeräteindustrie haben sich verschiedene Materialgruppen etabliert, die jeweils für spezifische Einsatzszenarien optimiert sind. Die Bandbreite reicht von wirtschaftlichen Standardlösungen bis zu hochentwickelten Werkstoffen für extreme Betriebsbedingungen. Jede Materialgruppe bringt charakteristische Eigenschaften mit, die eine gezielte Auswahl für unterschiedliche Anforderungsprofile ermöglichen.

Die Eignung eines Werkstoffs muss für die gesamte vorgesehene Lebensdauer des Druckgeräts gewährleistet sein. Besondere Bestimmungen gelten für drucktragende Teile hinsichtlich Duktilität, Zähigkeit und Sprödbruchsicherheit. Diese Anforderungen stellen sicher, dass Bauteile auch unter ungünstigen Bedingungen sicher funktionieren.

Metallische Werkstoffe für Druckanlagen

Metallische Werkstoffe bilden das Fundament der Druckgerätekonstruktion. Unlegierte Baustähle stellen die Basisklasse dar und eignen sich für moderate Druckbereiche bei Normaltemperaturen. Diese Materialien überzeugen durch ausgezeichnete Schweißbarkeit und wirtschaftliche Verfügbarkeit.

Niedriglegierte Stähle erweitern das Einsatzspektrum deutlich. Durch gezielte Zugabe von Legierungselementen wie Mangan, Silizium oder Chrom in geringen Mengen verbessern sich Festigkeit und Zähigkeit spürbar. Normalgeglühte oder normalisierend gewalzte Varianten bieten homogene Gefügestrukturen mit zuverlässigen mechanischen Eigenschaften.

Ferritische Stähle unterliegen spezifischen Berechnungsregeln. Die zulässigen Spannungswerte betragen zwei Drittel von Re,t sowie fünf Zwölftel von Rm,20. Diese Werte gewährleisten ausreichende Sicherheitsreserven für drucktragende Komponenten.

Feinkornbaustähle zeichnen sich durch besonders kleine Korngrößen im Gefüge aus. Dies erhöht die Zähigkeit merklich und bietet wichtige Vorteile bei tiefen Temperaturen oder dynamischen Belastungen. Hochfeste Baustähle ermöglichen schlankere Konstruktionen durch erhöhte zulässige Spannungen.

Austenitische Stähle bilden eine besondere Werkstoffgruppe mit herausragenden Eigenschaften. Ihr charakteristisches Merkmal ist das austenitische Gefüge, stabilisiert durch hohe Chrom- und Nickelgehalte. Diese Materialien bieten hervorragende Korrosionsbeständigkeit und bleiben auch bei sehr tiefen Temperaturen zäh.

Bei austenitischem Stahl mit Bruchdehnung über 35 Prozent gelten großzügigere Berechnungswerte. Die zulässige Spannung erreicht fünf Sechstel von Re,t und ein Drittel von Rm,t. Dies erlaubt effizientere Konstruktionen bei gleichbleibender Sicherheit.

Unlegierter Stahlguss ermöglicht komplexe Geometrien, die durch Schmieden oder Walzen nicht realisierbar wären. Die zulässigen Spannungen liegen bei zehn Neunzehntel von Re,t und einem Drittel von Rm,20. Gusswerkstoffe weisen häufig etwas geringere Duktilität auf als Knetwerkstoffe.

Auch Aluminiumlegierungen finden Verwendung in Druckanlagen. Sie bieten erhebliche Gewichtsvorteile und gute Korrosionsbeständigkeit. Der Einsatz konzentriert sich hauptsächlich auf Anwendungen mit niedrigeren Drücken und Temperaturen.

Speziallegierungen für Druckanwendungen

Speziallegierungen für Druckanwendungen kommen bei besonders anspruchsvollen Bedingungen zum Einsatz. Diese Hochleistungswerkstoffe ermöglichen Anwendungen, bei denen konventionelle Materialien an ihre Grenzen stoßen würden. Die Entwicklung solcher Legierungen erfordert umfangreiches metallurgisches Know-how.

Duplexstähle kombinieren ferritische und austenitische Gefügeanteile in ausgewogenen Proportionen. Diese Mikrostruktur vereint hohe Festigkeit mit exzellenter Korrosionsbeständigkeit. Typische Einsatzgebiete umfassen Offshore-Anwendungen, Meerwasserentsalzung und aggressive chemische Prozesse.

Nickellegierungen wie Inconel, Hastelloy oder Monel bieten außergewöhnliche Beständigkeit gegen extreme Korrosion. Diese Speziallegierungen für Druckanwendungen widerstehen hohen Temperaturen und speziellen chemischen Angriffen. Ihre Verwendung ist überall dort unverzichtbar, wo Standardstähle versagen würden.

Titanlegierungen punkten mit hervorragendem Verhältnis von Festigkeit zu Gewicht. Ihre exzellente Korrosionsbeständigkeit macht sie für anspruchsvolle Umgebungen interessant. Allerdings erfordern sie spezielle Verarbeitungstechniken und verursachen höhere Materialkosten.

Kupferlegierungen werden für spezielle Wärmeübertragungsaufgaben gewählt. Ihre thermischen Eigenschaften prädestinieren sie für bestimmte chemische Umgebungen. Die Auswahl erfolgt basierend auf der Medienverträglichkeit und den Betriebstemperaturen.

Hochdruckmaterialien mit besonderen Eigenschaften

Hochdruckmaterialien werden gezielt für Anwendungen mit extremen Belastungen entwickelt. Diese Werkstoffe müssen außergewöhnliche Drücke, Temperaturen oder kombinierte Beanspruchungen sicher beherrschen. Ihre Entwicklung basiert auf fortgeschrittenen metallurgischen Konzepten.

Vergütungsstähle durchlaufen spezielle Wärmebehandlungen wie Härten und Anlassen. Diese Prozesse erzeugen optimale Kombinationen aus Festigkeit und Zähigkeit. Das resultierende Gefüge ist auf höchste mechanische Belastbarkeit ausgelegt.

Warmfeste Stähle behalten ihre mechanischen Eigenschaften auch bei erhöhten Temperaturen über lange Zeiträume. Diese Hochdruckmaterialien sind unverzichtbar für Dampfkessel, Kraftwerkskomponenten und petrochemische Anlagen. Zeitstandfestigkeitswerte spielen bei Kriechbeanspruchung eine zentrale Rolle.

Niedriglegierte Chrom-Molybdän-Stähle haben sich für Hochtemperaturanwendungen bewährt. Langzeitige Belastungen bei hohen Temperaturen erfordern Werkstoffe mit ausgezeichneter Kriechfestigkeit. Höherlegierte Varianten erweitern den nutzbaren Temperaturbereich weiter.

Für Tieftemperaturanwendungen werden Werkstoffe mit speziellen Eigenschaften benötigt. Flüssiggasspeicher oder kryogene Systeme erfordern Materialien, die auch bei minus 196 Grad Celsius ausreichend zäh bleiben. Bestimmte austenitische Stähle und Nickelbasislegierungen erfüllen diese Anforderungen zuverlässig.

Die Materialauswahl erfordert immer eine sorgfältige technische Bewertung. Pauschale Empfehlungen greifen zu kurz, da jede Anwendung individuelle Anforderungen stellt. Faktoren wie Betriebsdruck, Temperaturbereich, Medium und Lebensdauererwartung müssen ganzheitlich betrachtet werden.

Normative Regelwerke und Standards für Druckgerätewerkstoffe

Die rechtlichen und technischen Regelwerke für Druckgerätewerkstoffe bilden ein strukturiertes System, das Hersteller bei der Materialauswahl unterstützt. Diese Normen und Richtlinien gewährleisten ein hohes Maß an Sicherheit über Ländergrenzen hinweg. Sie schaffen klare Rahmenbedingungen für das Inverkehrbringen und den Betrieb von Druckgeräten.

Das normative Gefüge mag zunächst komplex wirken. Es bietet jedoch nachvollziehbare Wege zur Konformität. Verschiedene Ebenen ergänzen sich dabei gegenseitig – von europäischen Vorgaben bis zu nationalen Spezifikationen.

Europäische Druckgeräterichtlinie und harmonisierte Normen

Die Europäische Druckgeräterichtlinie 2014/68/EU bildet den rechtlichen Rahmen für Druckgeräte im europäischen Wirtschaftsraum. Sie definiert grundlegende Sicherheitsanforderungen, die alle Produkte erfüllen müssen. Die Richtlinie selbst ist kein technisches Handbuch, sondern legt Schutzziele fest.

Harmonisierte Normen setzen diese Anforderungen in praktische technische Spezifikationen um. Sie werden von europäischen Normungsorganisationen wie CEN entwickelt. Die Europäische Kommission erteilt häufig den Auftrag zur Erstellung.

Wenn eine Norm im Amtsblatt der Europäischen Union erscheint, erhält sie den Status einer harmonisierten Norm. Hersteller profitieren dann von einer wichtigen Vermutungswirkung. Die Anwendung dieser Normen bleibt jedoch freiwillig.

Die Konformitätsvermutung bedeutet einen praktischen Vorteil. Bei Verwendung harmonisierter Normen wird davon ausgegangen, dass die grundlegenden Sicherheitsanforderungen erfüllt sind. Alternative Nachweisverfahren bleiben weiterhin möglich.

Wichtige harmonisierte Werkstoffnormen für Druckgeräte umfassen:

• EN 10028 für Flacherzeugnisse aus Druckbehälterstählen mit definierten mechanischen Eigenschaften
• EN 10216 für nahtlose Stahlrohre unter Druckbeanspruchung mit spezifischen Festigkeitswerten
• EN 10222 für Schmiedestücke aus Stahl mit Anforderungen an chemische Zusammensetzung
• EN 10217 für geschweißte Stahlrohre mit festgelegten Prüfverfahren

Diese Normen beschreiben technische Eigenschaften und bestätigen die Übereinstimmung mit Sicherheitsanforderungen. Sie sagen jedoch nicht automatisch aus, dass ein Material für jedes Druckgerät geeignet ist. Der Hersteller muss die Eignung für seine konkrete Anwendung prüfen.

Für Werkstoffe außerhalb harmonisierter Normen existieren spezielle Zulassungswege. Die Europäische Werkstoffzulassung (European Approval of Materials, EAM) bietet einen strukturierten Prozess. Dieses technische Dokument beschreibt Materialien zur wiederholten Verwendung.

Eine EAM wird von zugelassenen benannten Stellen erstellt. Sie ist nicht auf einen bestimmten Hersteller beschränkt. Die Europäische Kommission veröffentlicht eine aktuelle Liste aller gültigen Werkstoffzulassungen.

Das Einzelgutachten (Particular Material Appraisal, PMA) stellt den individuellsten Zulassungsweg dar. Es kommt zum Einsatz, wenn Erzeugnisformen, Dicken oder Betriebsbedingungen außerhalb normierter Grenzen liegen. Die benannte Stelle führt dieses Gutachten durch.

DIN-Normen im deutschen Regelwerk

Im deutschen Regelwerk spielen die AD 2000-Merkblätter eine bedeutende Rolle für Druckgerätewerkstoffe. AD steht für Arbeitsgemeinschaft Druckbehälter. Diese technischen Regeln wurden über Jahrzehnte entwickelt und gelten als anerkannter Stand der Technik.

Die AD 2000-Merkblätter haben formal nicht den Status harmonisierter Normen. Dennoch werden sie weithin in der Industrie angewendet. Viele Regelungen sind in europäische Normen eingeflossen.

Besonders die W-Reihe der Merkblätter befasst sich mit Werkstoffen. Sie enthalten detaillierte Festlegungen zu verschiedenen Aspekten:

1. Zulässige Spannungen für unterschiedliche Temperaturbereiche
2. Temperatureinsatzgrenzen für spezifische Materialgruppen
3. Verarbeitungshinweise für Schweißung und Umformung
4. Anforderungen an Werkstoffprüfungen und Abnahmen

Die DIN EN 10204 regelt Prüfbescheinigungen für metallische Erzeugnisse. Sie ist für die Qualitätssicherung unverzichtbar. Diese Norm definiert verschiedene Bescheinigungsarten mit unterschiedlichen Prüftiefen.

Für drucktragende Teile sind bestimmte Prüfbescheinigungen erforderlich. Ein Werkszeugnis 2.1 bestätigt die Übereinstimmung mit der Bestellung. Ein Abnahmeprüfzeugnis 3.1 beinhaltet zusätzlich spezifische Prüfungen durch den Hersteller.

Das Abnahmeprüfzeugnis 3.2 geht noch weiter. Es erfordert die Anwesenheit eines Abnahmebeauftragten des Bestellers oder einer unabhängigen Stelle. Für wichtige Druckgerätekomponenten ist üblicherweise mindestens eine 3.1-Bescheinigung notwendig.

Viele DIN-Normen erscheinen heute als DIN EN oder DIN EN ISO. Diese Bezeichnungen spiegeln die europäische oder internationale Harmonisierung wider. Sie erleichtern den grenzüberschreitenden Handel und die einheitliche Anwendung.

Internationale Standards und Zulassungen

Die EN 13445 ist die zentrale europäische Norm für unbefeuerte Druckbehälter. Sie umfasst mehrere Teile zu Konstruktion, Werkstoffen, Herstellung und Prüfung. Diese Norm wird europaweit angewendet und bietet eine umfassende technische Grundlage.

EN 13445 gilt zusammen mit AD 2000 als anerkannter Stand der Technik. Beide Regelwerke ergänzen sich in vielen Bereichen. Sie bieten Konstrukteuren und Herstellern fundierte Auslegungsgrundlagen.

Internationale Regelwerke erweitern den Blickwinkel über Europa hinaus. ASME (American Society of Mechanical Engineers) entwickelt Standards, die in Nordamerika maßgeblich sind. Bei globalen Projekten können verschiedene Regelwerke parallel relevant werden.

Die wichtigsten internationalen Standards für Druckgeräte umfassen:

• ASME Boiler and Pressure Vessel Code für nordamerikanische Märkte
• ISO-Normen für weltweite Harmonisierung technischer Anforderungen
• JIS-Standards für den japanischen Markt mit spezifischen Werkstoffvorgaben
• API-Spezifikationen für die Öl- und Gasindustrie

Die Wahl des anzuwendenden Regelwerks hängt vom Einsatzort und den Kundenanforderungen ab. Manche Projekte erfordern die gleichzeitige Erfüllung mehrerer Standards. Dies kann zusätzliche Prüfungen und Dokumentationen notwendig machen.

Werkstoffzulassungen müssen den jeweiligen Geltungsbereich beachten. Eine nach europäischen Normen zugelassene Druckgerätewerkstoffe Norm gilt nicht automatisch in anderen Rechtssystemen. Exportierende Unternehmen müssen die Anforderungen des Ziellandes kennen.

Dennoch gibt es zunehmende Harmonisierungsbestrebungen. Internationale Zusammenarbeit der Normungsorganisationen erleichtert die gegenseitige Anerkennung. Dies reduziert den Aufwand für Hersteller mit globaler Ausrichtung.

Werkstoffauswahl für Druckgeräte: Entscheidungskriterien

Hersteller stehen bei der Werkstoffauswahl Druckgeräte vor der Herausforderung, zahlreiche technische Parameter abzuwägen. Die Verantwortung für diese Entscheidung liegt allein beim Hersteller. Eine fundierte Materialwahl basiert auf einer gründlichen Gefahrenanalyse.

Der Auswahlprozess berücksichtigt die bestimmungsgemäße Verwendung und die geplante Lebensdauer. Jedes Druckgerät stellt individuelle Anforderungen an den eingesetzten Werkstoff. Eine systematische Bewertung aller relevanten Kriterien führt zu sicheren und wirtschaftlichen Lösungen.

Die Werkstoffauswahl umfasst drei Hauptbereiche: mechanische Eigenschaften, betriebliche Rahmenbedingungen und Medienverträglichkeit. Diese Bereiche beeinflussen sich gegenseitig und müssen ganzheitlich betrachtet werden. Nur eine umfassende Analyse garantiert die richtige Materialwahl.

Mechanische Kennwerte und Festigkeitseigenschaften

Die mechanischen Kennwerte bilden das Fundament jeder Werkstoffauswahl für Druckgeräte. Sie bestimmen die Tragfähigkeit und Sicherheit des gesamten Systems. Ohne präzise Kenntnis dieser Werte ist keine verlässliche Berechnung möglich.

Die Streckgrenze kennzeichnet die Spannung, ab der sich ein Material dauerhaft verformt. Bei Stählen ohne ausgeprägte Streckgrenze wird die 0,2-Prozent-Dehngrenze verwendet. Austenitische Stähle erfordern oft die Angabe der 1,0-Prozent-Dehngrenze.

Die Zugfestigkeit gibt die maximale Belastbarkeit vor dem Materialversagen an. Dieser Wert ist temperaturabhängig und muss für jede Betriebstemperatur bekannt sein. Höhere Temperaturen führen generell zu geringeren Festigkeitswerten.

Wesentliche Festigkeitseigenschaften umfassen folgende Kennwerte:

• Elastizitätsmodul für Verformungsberechnungen und Steifigkeitsanalysen
• Dauerschwingfestigkeit bei dynamischen Belastungen und Ermüdungsbeanspruchung
• Kerbschlagzähigkeit für das Verhalten bei schlagartiger Beanspruchung
• Zeitstandfestigkeit bei Hochtemperaturanwendungen über lange Zeiträume
• Kriechfestigkeit für Langzeitbelastungen bei erhöhten Temperaturen

Die ausreichende Duktilität stellt einen kritischen Sicherheitsfaktor dar. Materialien für Druckgeräte müssen eine Bruchdehnung von mindestens 14 Prozent aufweisen. Die Kerbschlagarbeit sollte 27 Joule nicht unterschreiten.

Diese Mindestwerte garantieren ein zähes Materialverhalten ohne Sprödbruchgefahr. Spröde Werkstoffe können bei unvorhergesehenen Belastungsspitzen schlagartig versagen. Duktile Materialien zeigen dagegen sichtbare Verformungen als Vorwarnung.

Bei Hochtemperaturanwendungen gewinnen Zeitstandfestigkeitswerte besondere Bedeutung. Sie beschreiben die ertragbare Spannung über Zeiträume von 100.000 Stunden und mehr. Kriechvorgänge führen zu schleichenden Verformungen, die langfristig zum Versagen führen können.

Der Hersteller muss alle erforderlichen Kennwerte sachgerecht festlegen. Normative Regelwerke geben Orientierung für genormte Werkstoffe. Sonderwerkstoffe erfordern zusätzliche Prüfungen und konservative Abschätzungen.

Betriebsbedingungen als Auswahlkriterium

Die Betriebsbedingungen beeinflussen die Werkstoffauswahl Druckgeräte in erheblichem Maße. Jeder Einsatzfall stellt spezifische Anforderungen an das Material. Eine genaue Analyse der realen Betriebsparameter ist unverzichtbar.

Der Auslegungsdruck definiert die mechanische Beanspruchung des Werkstoffs. Höhere Drücke erfordern entweder festere Materialien oder größere Wandstärken. Die Druckstufe bestimmt auch die erforderlichen Prüfumfänge und Sicherheitskonzepte.

Die Betriebstemperatur beeinflusst alle mechanischen Eigenschaften grundlegend. Tiefe Temperaturen erhöhen die Sprödbruchgefahr erheblich. Hohe Temperaturen reduzieren Festigkeitswerte und aktivieren Kriechprozesse.

Temperaturwechsel erzeugen thermische Spannungen durch unterschiedliche Ausdehnungskoeffizienten. Häufige Temperaturzyklen können zu Ermüdungserscheinungen führen. Die thermische Wechselbeständigkeit wird dadurch zum wichtigen Auswahlkriterium.

Wichtige betriebliche Einflussfaktoren umfassen:

1. Kontinuierlicher Betrieb versus häufige An- und Abfahrvorgänge
2. Geplante Lebensdauer von wenigen Jahren bis mehrere Jahrzehnte
3. Umgebungsbedingungen wie Außenaufstellung mit Witterungseinflüssen
4. Mechanische Zusatzbelastungen durch Rohrleitungen oder Stützkonstruktionen
5. Aggressive Atmosphären in der Umgebung des Druckgeräts

Die vorgesehene Lebensdauer spielt eine zentrale Rolle bei der Materialwahl. Temporäre Versuchsanlagen stellen andere Anforderungen als permanente Produktionsanlagen. Druckbehälter für 30-jährige Betriebsdauer benötigen besonders alterungsbeständige Werkstoffe.

Häufige Lastwechsel erfordern Materialien mit hoher Dauerschwingfestigkeit. Jeder Druckzyklus trägt zur Materialermüdung bei. Die zulässige Anzahl von Lastspielen muss in der Auslegung berücksichtigt werden.

Umgebungsbedingungen können die Materialwahl maßgeblich beeinflussen. Küstennahe Standorte mit salzhaltiger Luft erfordern erhöhte Korrosionsbeständigkeit. Chemische Industrieanlagen mit aggressiven Dämpfen stellen zusätzliche Anforderungen.

Die Betriebsweise muss vollständig in die Werkstoffauswahl einfließen. Alle vorhersehbaren Belastungsszenarien sollten analysiert werden. Auch außergewöhnliche Betriebszustände wie Notabschaltungen müssen berücksichtigt werden.

Medienverträglichkeit und Korrosionsbeständigkeit

Die Medienverträglichkeit entscheidet über die Langzeitsicherheit vieler Druckgeräte. Korrosive Angriffe führen häufiger zu Schäden als mechanische Überlastung. Die chemische Beständigkeit des Werkstoffs muss über die gesamte Lebensdauer gewährleistet sein.

Verschiedene Fluide lösen unterschiedliche Korrosionsformen aus. Säuren, Laugen und Salzlösungen greifen Metalle auf spezifische Weise an. Organische Lösemittel oder aggressive Gase erfordern besondere Materialien.

Flächenkorrosion trägt gleichmäßig Material ab und lässt sich durch Korrosionszuschläge kalkulieren. Die Abtragungsrate wird in Millimetern pro Jahr angegeben. Dieser Wert fließt direkt in die Wandstärkenberechnung ein.

Gefährliche lokale Korrosionsformen erfordern besondere Aufmerksamkeit:

• Lochkorrosion durchdringt die Wandung punktuell und ist schwer vorhersagbar
• Spaltkorrosion tritt in engen Spalten mit stagnierendem Medium auf
• Spannungsrisskorrosion kombiniert mechanische Zugspannungen mit korrosiver Umgebung
• Wasserstoffinduzierte Rissbildung betrifft bestimmte Stähle in H₂-haltiger Atmosphäre
• Interkristalline Korrosion schädigt unsachgemäß wärmebehandelte austenitische Stähle

Die Korrosionsbeständigkeit muss für jede Werkstoff-Medium-Kombination geprüft werden. Korrosionstabellen bieten Orientierung für gängige Kombinationen. Erfahrungswerte aus Betriebspraxis ergänzen das theoretische Wissen.

Bei unbekannten oder kritischen Medien empfehlen sich Laborversuche. Auslagerungstests unter realistischen Bedingungen liefern verlässliche Daten. Die Versuchsdauer sollte möglichst lange gewählt werden.

Nichtrostende austenitische Stähle zeigen gute Beständigkeit gegen viele Medien. Ihre universelle Einsetzbarkeit ist jedoch begrenzt. Chloridhaltige Lösungen können auch hochlegierte Stähle angreifen.

Für spezielle Anforderungen stehen Sonderlegierungen zur Verfügung. Nickel-Basislegierungen bieten extreme Korrosionsbeständigkeit. Titan und Tantal eignen sich für besonders aggressive Medien.

Beschichtungen oder Auskleidungen erweitern die Einsatzmöglichkeiten kostengünstiger Grundwerkstoffe. Emaillierungen schützen Stahl gegen chemische Angriffe. Kunststoffauskleidungen eignen sich für niedrige Drücke und Temperaturen.

Die Alterungsbeständigkeit sichert gleichbleibende Eigenschaften über die Lebensdauer. Manche Stähle verspröden bei bestimmten Temperaturen. Ausscheidungsvorgänge können Festigkeitswerte verändern.

UV-Strahlung, Oxidation und thermische Zyklen beschleunigen Alterungsprozesse. Diese Einflüsse müssen bei Außenaufstellung berücksichtigt werden. Regelmäßige Inspektionen überwachen den Materialzustand.

Die Verarbeitungsfähigkeit muss bei der Werkstoffauswahl Druckgeräte gewährleistet sein. Schweißbarkeit ohne Rissbildung oder Versprödung ist essentiell. Umformoperationen wie Biegen oder Tiefziehen müssen möglich sein.

Werkstoffkombinationen erfordern besondere Beachtung. Unterschiedliche Materialien an Schweißnähten müssen kompatibel sein. Elektrochemische Korrosion durch Kontakt unedler Metalle muss vermieden werden.

Druckgerätesicherheit durch geeignete Materialien

Systematische Prüfverfahren und durchgängige Dokumentation bilden das Fundament der Druckgerätesicherheit. Die Auswahl geeigneter Werkstoffe allein reicht nicht aus. Erst durch konsequente Qualitätssicherung über den gesamten Herstellungsprozess entsteht ein zuverlässiges Druckgerät.

Die richtige Materialwahl minimiert Risiken erheblich. Kombiniert mit sachgerechter Verarbeitung und gründlicher Prüfung gewährleistet sie den sicheren Betrieb über die vorgesehene Lebensdauer.

Qualitätssicherung und werkstofftechnische Prüfverfahren

Die Qualitätssicherung beginnt bereits bei der Materialbeschaffung. Der Hersteller muss sicherstellen, dass die bestellten Werkstoffe den spezifizierten Anforderungen entsprechen. Dies geschieht durch Prüfbescheinigungen des Werkstoffherstellers.

Für weniger kritische Komponenten kann eine einfache Bescheinigung ausreichen. Das Werkszeugnis 2.1 nach DIN EN 10204 bestätigt, dass das Material der Bestellung entspricht.

Wichtige drucktragende Teile der Kategorien II, III und IV erfordern höhere Nachweisstufen. Hier kommt eine Bescheinigung mit spezifischer Prüfung zum Einsatz – typischerweise eine 3.1-Bescheinigung. Dabei werden am konkreten gelieferten Material Prüfungen durchgeführt.

Die durchgeführten Tests umfassen:

• Zugversuche zur Ermittlung von Streckgrenze und Zugfestigkeit
• Kerbschlagbiegeversuche nach Charpy für Zähigkeitsprüfungen
• Chemische Analysen mittels Spektroskopie
• Härteprüfungen zur Kontrolle von Festigkeitseigenschaften

Die ermittelten Werte werden dokumentiert und sind rückverfolgbar zur jeweiligen Charge oder Schmelzennummer. In besonders kritischen Fällen fordert man eine 3.2-Bescheinigung. Dabei ist zusätzlich ein Vertreter des Bestellers oder ein unabhängiger Prüfer bei den Abnahmeprüfungen anwesend.

Ein zertifiziertes Qualitätsmanagementsystem des Werkstoffherstellers schafft zusätzliches Vertrauen. Wenn dieser ein System nach ISO 9001 anwendet, das speziell für Werkstoffherstellung bewertet wurde, erhöht dies die Zuverlässigkeit. Benannte Stellen überprüfen dabei die Prozesse zur Schmelzführung, Wärmebehandlung und Dokumentation.

Während der Fertigung kommen zerstörungsfreie Prüfverfahren zum Einsatz. Diese Methoden erkennen Fehler, ohne das Material zu beschädigen:

1. Ultraschallprüfungen spüren innere Fehler in Blechen und Rohren auf
2. Durchstrahlungsprüfungen mit Röntgen- oder Gammastrahlen machen Schweißnahtfehler sichtbar
3. Magnetpulverprüfungen erkennen Oberflächenrisse in ferromagnetischen Werkstoffen
4. Eindringprüfungen zeigen feinste Oberflächenfehler in allen Materialien

Metallografische Untersuchungen ergänzen das Prüfprogramm. Sie zeigen das Gefüge und können Fehler wie Einschlüsse, Seigerungen oder unerwünschte Phasen aufdecken. Korrosionsprüfungen simulieren die Beständigkeit gegenüber spezifischen Medien.

Die Rückverfolgbarkeit der Werkstoffe muss über den gesamten Herstellungsprozess gewährleistet sein. Vom Eingang des Rohmaterials über alle Bearbeitungsschritte bis zum fertigen Druckgerät muss nachvollziehbar sein, welches Material wo verbaut wurde. Dies erfolgt durch Kennzeichnung – etwa eingeschlagene Nummern, Farbmarkierungen oder beigefügte Dokumentation.

Bei Verlust der Identifikation kann das Material nicht mehr verwendet werden. Die Nachweise fehlen dann, und die Konformität lässt sich nicht mehr belegen.

Werkstofftechnisches Engineering in der Praxis

Werkstofftechnisches Engineering verbindet theoretisches Wissen über Materialeigenschaften mit praktischen Fertigungsprozessen. Diese Disziplin plant und überwacht alle Schritte, die Werkstoffeigenschaften beeinflussen können.

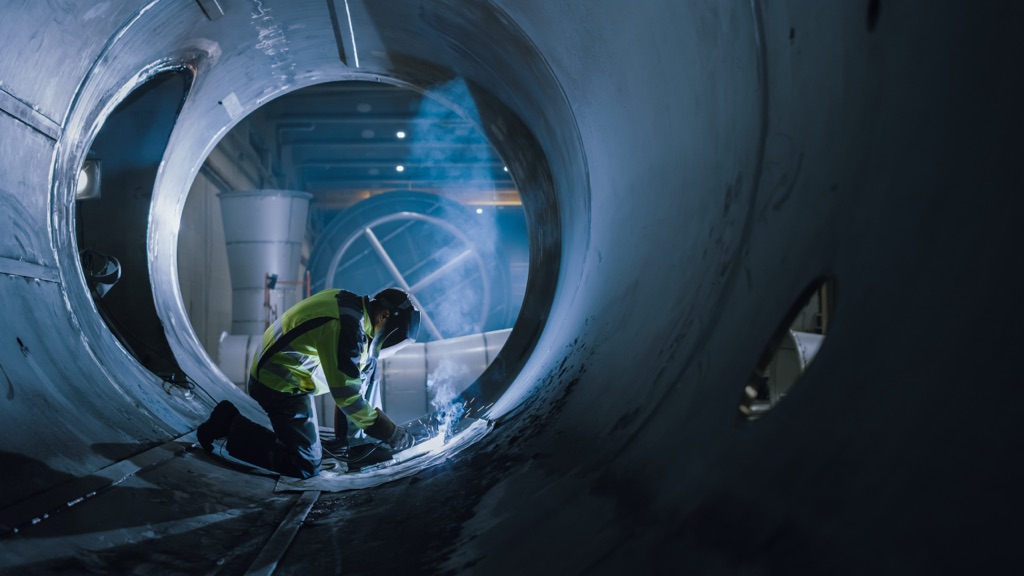

Schweißen verändert lokal das Gefüge durch Aufschmelzen und schnelles Abkühlen. In der Wärmeeinflusszone können Härtespitzen oder Kornvergröberungen entstehen. Diese Veränderungen reduzieren die Zähigkeit.

Geeignete Maßnahmen beherrschen diese Effekte:

• Auswahl passender Schweißzusatzwerkstoffe
• Kontrollierte Wärmeführung mit Vorwärmen
• Überwachung der Zwischenlagentemperatur
• Nachfolgende Wärmebehandlungen zur Spannungsarmglühung

Umformoperationen wie Kaltbiegen können Werkstoffe verfestigen und lokal verspröden. Wenn Werkstoffeigenschaften durch Fertigungsverfahren stark geändert werden könnten, muss eine angemessene Wärmebehandlung durchgeführt werden. Gegebenenfalls sind Zwischenglühungen oder Endglühungen erforderlich.

Wärmebehandlungen verändern gezielt das Gefüge. Normalglühen, Vergüten oder Lösungsglühen ermöglichen gewünschte Eigenschaftskombinationen. Das werkstofftechnische Engineering plant diese Prozesse so, dass am Ende alle Anforderungen erfüllt sind.

Die praktische Umsetzung erfordert enge Zusammenarbeit verschiedener Fachbereiche. Konstruktion, Fertigung und Qualitätssicherung müssen Hand in Hand arbeiten. Nur so lassen sich die werkstofftechnischen Vorgaben zuverlässig einhalten.

Risikominimierung durch richtige Materialwahl

Viele Schadensfälle lassen sich auf ungeeignete Werkstoffe zurückführen. Sprödbrüche bei tiefen Temperaturen, Spannungsrisskorrosion in chloridhaltigen Medien oder Kriechversagen bei Hochtemperatur sind typische Beispiele.

Durch sorgfältige Gefahrenanalyse können solche Risiken erkannt werden. Wichtige Fragen dabei sind: Was passiert, wenn die Temperatur unerwartet absinkt? Welche Notfallsituationen können auftreten? Wie verhält sich das Material bei Abweichungen vom Normalbetrieb?

Indem solche Szenarien durchgespielt werden, lassen sich geeignete Materialien auswählen. Diese bieten auch unter ungünstigen Bedingungen ausreichende Sicherheitsreserven.

Sicherheitsbeiwerte in den Berechnungsvorschriften tragen dem Rechnung. Sie setzen die zulässigen Spannungen deutlich unter den Festigkeitsgrenzen an. Dadurch entsteht ein Puffer, der unvorhergesehene Belastungen abfangen kann.

Die Kombination mehrerer Sicherheitselemente minimiert Risiken nachhaltig:

1. Geeignete Werkstoffe mit ausreichenden Sicherheitsreserven
2. Normgerechte Auslegung nach anerkannten Regelwerken
3. Sorgfältige Fertigung mit qualifizierten Verfahren
4. Lückenlose Qualitätssicherung und Dokumentation
5. Regelmäßige wiederkehrende Prüfungen im Betrieb

Wiederkehrende Prüfungen während des Betriebs überwachen den Zustand kontinuierlich. Sie erkennen eventuelle Veränderungen frühzeitig und ermöglichen rechtzeitige Gegenmaßnahmen.

Materialien allein schaffen keine Sicherheit. Erst das Zusammenspiel von richtiger Auswahl, sachgerechter Verarbeitung, gründlicher Prüfung und verantwortungsvollem Betrieb gewährleistet die Druckgerätesicherheit. Dieser ganzheitliche Ansatz stellt sicher, dass Druckgeräte ihre Aufgabe zuverlässig und ohne Gefährdung erfüllen.

Die kontinuierliche Verbesserung der Prozesse trägt zur langfristigen Sicherheit bei. Erfahrungen aus dem Betrieb fließen in die Weiterentwicklung von Werkstoffen und Prüfverfahren ein. So entsteht ein geschlossener Kreislauf, der die Zuverlässigkeit stetig erhöht.
