Grundlagen der Schweißnahtprüfung

Schweißverbindungen fügen Werkstoffe dauerhaft zusammen – doch erst durch gründliche Kontrollen wird ihre Qualität sichergestellt. Dort, wo geschweißte Verbindungen zum Einsatz kommen, ist die Schweißnahtqualität ein Kernpunkt in der Qualitätssicherung. Die systematische Überprüfung erkennt mögliche Mängel, bevor sie zu Sicherheitsrisiken werden.

Beim Schweißen entstehen durch Wärmeeintrag dauerhafte Verbindungen zwischen Bauteilen. Dieser Prozess kann jedoch zu unerwünschten Veränderungen der Werkstoffeigenschaften führen. Deshalb braucht jede geschweißte Konstruktion eine sorgfältige Kontrolle der entstandenen Verbindungen.

Systematische Kontrolle geschweißter Verbindungen

Bei der Schweißnahtprüfung werden sowohl die äußere Geometrie als auch die innere Struktur von Schweißverbindungen untersucht. Das Verfahren stellt fest, ob eine Schweißnaht die festgelegten Gütekriterien erfüllt. Kritische Fehler werden dabei zuverlässig aufgedeckt.

Die Kontrolle umfasst verschiedene Aspekte der Verbindung. Oberflächliche Merkmale wie Risse, Poren oder ungleichmäßige Nahtformen lassen sich durch visuelle Verfahren erkennen. Verborgene Mängel im Inneren der Schweißnaht erfordern hingegen spezielle Techniken der zerstörungsfreien Werkstoffprüfung.

Verschiedene Werkstoffe reagieren unterschiedlich auf den Schweißprozess. Stahl, Aluminium, Kupfer und Kunststoff stellen jeweils eigene Anforderungen an die Prüfung. Der Wärmeeintrag beeinflusst die Materialeigenschaften rund um die Schweißstelle und kann dort zu Spannungen führen.

Ziel aller Prüfverfahren ist es, Mängel zu identifizieren, die Festigkeit oder Lebensdauer der Verbindung beeinträchtigen. Durch regelmäßige Kontrollen werden Normen und Sicherheitsstandards konsequent eingehalten. Die Prüfung schützt damit nicht nur das Bauteil selbst, sondern auch Menschen und Umwelt.

Einsatzgebiete und Anwendungsbereiche

Schweißnahtprüfungen sind in zahlreichen Branchen unverzichtbar. Überall dort, wo Schweißverbindungen hohen mechanischen Belastungen ausgesetzt sind, kommt die Kontrolle zum Einsatz. Die Bandbreite reicht von der Bauindustrie bis zur Medizintechnik.

In der Bauindustrie sichern Prüfungen die Stabilität von Stahlkonstruktionen. Brücken, Hochhäuser und Industriehallen verlassen sich auf fehlerfreie Schweißnähte. Ein einzelner Mangel könnte hier schwerwiegende Folgen haben.

Die Automobilindustrie prüft Karosserie- und Chassiskomponenten auf höchste Qualität. Jede Schweißverbindung muss Crashbelastungen standhalten und jahrelange Vibrationen überstehen. Moderne Fahrzeuge enthalten hunderte geprüfte Schweißstellen.

Besonders kritisch sind Prüfungen in der Luftfahrt. Sicherheitsrelevante Bauteile durchlaufen strenge Kontrollverfahren, bevor sie zum Einsatz kommen. Hier gibt es keinen Spielraum für Kompromisse bei der Schweißnahtqualität.

Im Energiesektor stehen Druckbehälter und Pipelines unter extremen Bedingungen. Hohe Drücke, Temperaturen und aggressive Medien fordern fehlerfreie Verbindungen. Die regelmäßige Kontrolle verhindert Leckagen und gefährliche Ausfälle.

Auch die Medizintechnik verlässt sich auf präzise geprüfte Schweißverbindungen. Implantate und medizinische Geräte müssen höchste Qualitätsstandards erfüllen. Hier geht es direkt um Menschenleben.

Schweißfehler können die Belastbarkeit erheblich reduzieren. Im schlimmsten Fall führen sie zu Materialversagen mit schweren Folgeschäden. Deshalb ist die gründliche Prüfung eine Investition in Sicherheit und Langlebigkeit.

Normative Grundlagen und Bewertungssysteme

Die DIN EN ISO 5817 bildet die zentrale Norm für die Bewertung von Schweißnähten. Sie gilt für Verbindungen aus Stahl, Titan, Nickel und deren Legierungen. Diese Norm definiert klare Kriterien für akzeptable Qualität.

Das Bewertungsgruppensystem gliedert sich in drei Stufen. Gruppe B steht für hohe Anforderungen, Gruppe C für mittlere und Gruppe D für niedrige Anforderungen. Je nach Bewertungsgruppe sind unterschiedliche Toleranzen für Unregelmäßigkeiten zulässig.

An jede Schweißnaht werden bestimmte Anforderungen gestellt. Diese richten sich nach der erwarteten Festigkeit, dem optischen Erscheinungsbild und weiteren Kriterien. Die Anforderungen hängen direkt von der späteren Funktion des Bauteils ab.

Anhand der Vorgaben wird jede Schweißnaht einer Bewertungsgruppe zugeteilt. Die Zuordnung erfolgt bereits in der Planungsphase. Konstrukteure legen fest, welche Qualitätsstufe an welcher Stelle notwendig ist.

Werden die zulässigen Toleranzen überschritten, liegt ein Schweißnahtfehler vor. Die Norm gibt präzise Grenzwerte für verschiedene Fehlerarten an. Prüfer können so objektiv bewerten, ob eine Naht den Anforderungen entspricht.

Für Aluminiumverbindungen kommt die DIN EN ISO 10042 zur Anwendung. Aluminium verhält sich beim Schweißen anders als Stahl und benötigt angepasste Bewertungskriterien. Auch hier existieren abgestufte Qualitätsgruppen.

An einem Bauteil sind oft Schweißnähte verschiedener Bewertungsgruppen vorhanden. Hoch belastete Bereiche erfordern strengere Prüfungen als weniger kritische Stellen. Diese Abstufung ermöglicht wirtschaftliche Fertigung bei gleichzeitiger Sicherheit.

Die Normen schaffen Klarheit für alle Beteiligten. Schweißer, Prüfer und Auftraggeber arbeiten mit denselben Maßstäben. Dadurch wird Qualität messbar und vergleichbar.

Prüfergebnisse lassen sich anhand der Normen eindeutig interpretieren. Dokumentierte Bewertungen belegen die Einhaltung der Vorgaben. Diese Nachweise sind oft rechtlich vorgeschrieben und dienen als Qualitätsbeleg über Jahre hinweg.

Qualitätsmerkmale von Schweißverbindungen

Qualitätsmerkmale bestimmen, ob eine Schweißverbindung den gestellten Anforderungen entspricht und langfristig zuverlässig funktioniert. Die Schweißnahtqualität wird durch verschiedene Faktoren beeinflusst, die sowohl an der Oberfläche als auch im Inneren der Verbindung auftreten können. Fachleute unterscheiden grundsätzlich zwischen Oberflächenfehlern und inneren Fehlerarten, die jeweils unterschiedliche Prüfmethoden erfordern.

Eine sorgfältige Bewertung dieser Merkmale ist entscheidend für die Sicherheit und Haltbarkeit jeder geschweißten Konstruktion. Beide Fehlertypen können die Tragfähigkeit erheblich beeinträchtigen und müssen daher frühzeitig erkannt werden.

Oberflächenfehler erkennen und bewerten

Oberflächenfehler sind Unregelmäßigkeiten, die an der Außenseite der Schweißnaht sichtbar oder zur Oberfläche hin offen sind. Diese Fehlerarten lassen sich häufig bereits bei einer visuellen Inspektion oder mit einfachen Hilfsmitteln identifizieren. Der häufigste und kritischste unter allen Oberflächenfehlern ist die Rissbildung.

Risse können in verschiedenen Formen auftreten. Längsrisse verlaufen parallel zur Schweißnaht, während Querrisse senkrecht dazu orientiert sind. Anrisse entstehen typischerweise an den Übergängen zwischen Schweißnaht und Grundwerkstoff, wo Spannungskonzentrationen besonders hoch sind.

Weitere wichtige Oberflächenfehler umfassen:

• Sichtbare Poren: Kleine Hohlräume, die an der Nahtoberfläche auftreten
• Einbrandkerben: Zu tiefe Einschnitte am Rand der Schweißnaht
• Kantenversatz: Ungleiche Höhe der zu verschweißenden Bauteile
• Nahtüberhöhung: Zu viel oder zu wenig aufgetragenes Material
• Spritzer und Ansatzstellen: Unerwünschte Materialablagerungen

Diese Oberflächenunregelmäßigkeiten beeinträchtigen nicht nur die Ästhetik der Schweißverbindung. Sie können auch als Sollbruchstellen wirken, an denen unter Belastung Risse entstehen oder sich weiter ausbreiten. Besonders kritisch sind scharfe Kerben, die Spannungen konzentrieren und die Schweißnahtqualität nachhaltig gefährden.

Innere Fehlerarten verstehen

Volumenfehler liegen im Inneren der Schweißnaht verborgen und sind ohne spezielle Prüfverfahren nicht erkennbar. Diese inneren Fehlerarten stellen eine besondere Herausforderung dar, da sie oft erst bei genauer Untersuchung sichtbar werden. Porenbildung gehört zu den häufigsten Problemen bei Schweißarbeiten.

Bei der Porenbildung entstehen im Schweißgut kleine Gasblasen oder Hohlräume. Diese Poren bilden sich, wenn Gase während des Erstarrungsprozesses im Material eingeschlossen werden. Sie können einzeln auftreten oder sich zu Porennester gruppieren, wodurch die effektive Querschnittsfläche verringert und die Festigkeit reduziert wird.

Bindefehler bezeichnen Bereiche ohne vollständige Verschmelzung zwischen Schweißgut und Grundwerkstoff. Dieser Fehlertyp wird auch als „Lack of Fusion“ bezeichnet. Solche ungenügend verbundenen Stellen wirken wie innere Risse und reduzieren die Tragfähigkeit der Verbindung erheblich.

Schlackeneinschlüsse sind Fremdpartikel, die als Reste von Elektroden oder Schutzflussmitteln im Schweißgut verbleiben. Diese Feststoffeinschlüsse unterbrechen die homogene Struktur der Schweißnaht. Auch ungenügende Durchschweißung zählt zu den kritischen Volumenfehlern – dabei erfasst die Naht nicht die gesamte Wanddicke des Bauteils.

Die wichtigsten inneren Fehlerarten im Überblick:

1. Poren (Gaseinschlüsse): Verringern den tragenden Querschnitt
2. Bindefehler: Ungenügende Verschmelzung der Materialien
3. Schlackeneinschlüsse: Fremdpartikel im Schweißgut
4. Unzureichende Durchschweißung: Naht erreicht nicht volle Tiefe

Auswirkungen von Schweißfehlern

Schweißfehler können schwerwiegende Folgen für die gesamte Konstruktion haben. Ein Versagen der Schweißverbindung führt mitunter zu erheblichen Schäden an Bauwerken, Maschinen oder Fahrzeugen. Die Konsequenzen reichen von wirtschaftlichen Verlusten bis zu Gefahren für Menschenleben.

Rissbildung stellt das größte Risiko dar. Unter zyklischer Belastung können sich Risse stetig ausbreiten – ein Prozess, der als Ermüdungsrissbildung bekannt ist. Dieser schleichende Schädigungsmechanismus kann letztlich zum plötzlichen Bruch der gesamten Verbindung führen, oft ohne vorherige Warnsignale.

Poren und Bindefehler reduzieren die mechanische Festigkeit erheblich. Sie verringern den tragfähigen Querschnitt und schaffen Schwachstellen, die unter Belastung nachgeben können. Die Steifigkeit der Verbindung nimmt ab, was zu unerwünschten Verformungen führt.

Der Wärmeeintrag beim Schweißen verursacht zusätzliche Probleme. Die Wärmeeinflusszone neben der Schweißnaht kann ihre Eigenschaften verändern. Das Material kann verhärten oder spröde werden, wodurch die Zähigkeit abnimmt. Auch die Korrosionsbeständigkeit leidet häufig unter den thermischen Einflüssen des Schweißprozesses.

In sicherheitskritischen Anwendungen sind selbst kleine Fehler inakzeptabel:

• Luftfahrt: Höchste Anforderungen an die Schweißnahtqualität
• Kraftwerksbau: Extreme Betriebsbedingungen erfordern fehlerfreie Nähte
• Druckbehälter: Versagen kann zu Explosionen führen
• Brückenbau: Langfristige Sicherheit für viele Menschen

Gründliche Schweißnahtprüfungen erfüllen daher nicht nur regulatorische Anforderungen. Sie schützen Leben, verhindern kostspielige Schäden und sichern die Zuverlässigkeit technischer Anlagen. Die Investition in professionelle Prüfverfahren zahlt sich durch höhere Sicherheit und längere Lebensdauer der Konstruktionen aus.

Ultraschallprüfung und Durchstrahlungsprüfung

Innere Fehler bleiben dem bloßen Auge verborgen – hier kommen spezialisierte Prüfverfahren zum Einsatz, die tief ins Material eindringen. Diese beiden Methoden gehören zu den wichtigsten Werkzeugen der zerstörungsfreien Werkstoffprüfung. Sie ergänzen sich perfekt und decken unterschiedliche Fehlertypen zuverlässig auf.

Wie Schallwellen Fehler aufspüren

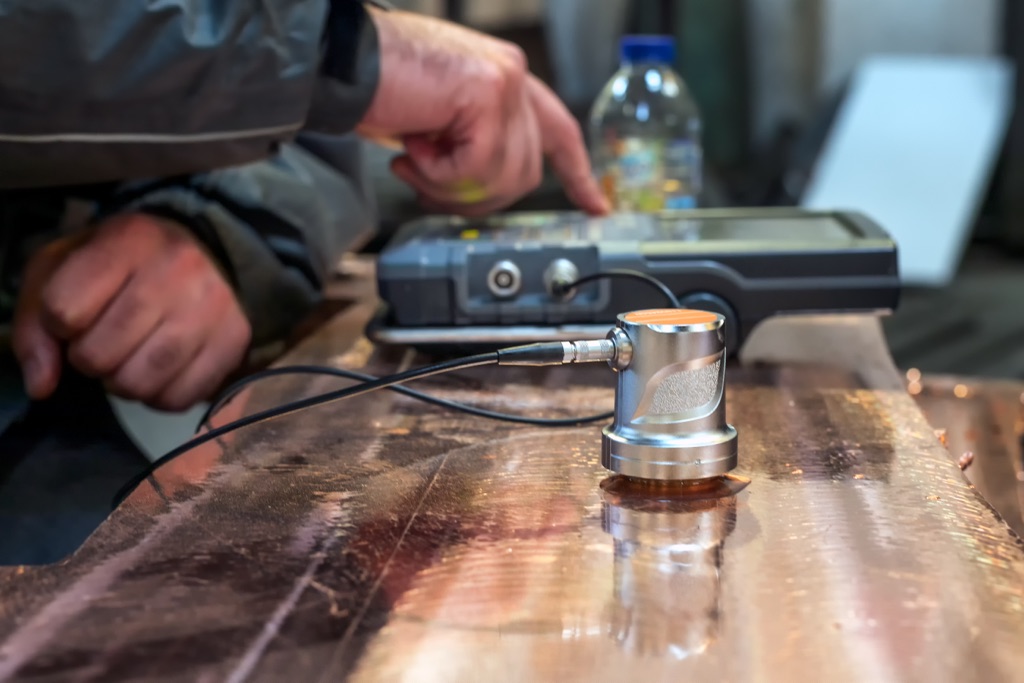

Die Ultraschallprüfung arbeitet mit hochfrequenten Schallwellen, die für Menschen nicht hörbar sind. Ein spezielles Prüfgerät sendet diese Wellen durch einen Prüfkopf direkt in das Material. Die Wellen breiten sich gleichmäßig aus, solange das Material homogen ist.

Sobald die Schallwellen auf eine Unregelmäßigkeit treffen, passiert etwas Interessantes. Sie werden an dieser Stelle reflektiert und kehren als Echo zurück. Das Prüfgerät fängt dieses Echo auf und wertet es aus.

Aus der Laufzeit des Signals lässt sich die Tiefe der Fehlerstelle berechnen. Die Stärke des Echos verrät etwas über Größe und Art des Fehlers. So können Prüfer Poren, Risse oder Bindefehler genau lokalisieren.

Es gibt verschiedene Techniken für die Ultraschallprüfung:

• Impuls-Echo-Verfahren: Misst die von Fehlstellen zurückgeworfenen Echos
• Durchschallungsverfahren: Bewertet die Abschwächung des Signals beim Materialdurchgang
• Senkrechteinschallung: Nutzt gerade Schallwellen für einfache Geometrien
• Schrägeinschallung: Arbeitet mit schräg eingestrahlten Wellen für Schweißnähte

Die Schrägeinschallung eignet sich besonders gut für Schweißverbindungen. Die Wellen durchdringen die Naht unter einem Winkel und erkennen auch flächige Fehler zuverlässig. Bindefehler, die parallel zur Nahtoberfläche verlaufen, werden so besser sichtbar.

Die Vorteile der Ultraschallprüfung liegen auf der Hand. Das Verfahren ist schnell, mobil und kosteneffizient. Mobile Geräte ermöglichen Prüfungen direkt vor Ort – selbst an großen Konstruktionen wie Pipelines oder Stahlbrücken.

Raue Oberflächen können die Prüfung erschweren. Die Schallwellen lassen sich dann nicht optimal ins Material einkoppeln. Auch komplexe Geometrien stellen manchmal eine Herausforderung dar.

Mit Strahlung ins Innere blicken

Die Durchstrahlungsprüfung nutzt einen völlig anderen physikalischen Ansatz. Hier kommen Röntgen- oder Gammastrahlen zum Einsatz, die das Material durchdringen. Auf der anderen Seite wird die durchgelassene Strahlung von einem Film oder digitalen Detektor aufgefangen.

Das entstehende Bild zeigt die innere Struktur der Schweißnaht wie eine Art Röntgenaufnahme. Volumenfehler mit geringerer Dichte lassen mehr Strahlung durch und erscheinen dunkler; dichte Einschlüsse können hingegen hellere Anzeigen verursachen.

Die Röntgenprüfung bietet einen besonderen Vorteil: Sie erzeugt eine permanente Dokumentation. Diese Aufnahmen lassen sich archivieren und bei Bedarf von mehreren Experten begutachten. Jahre später kann man sie erneut auswerten.

Volumenfehler wie Poren, Schlackeneinschlüsse oder unzureichende Durchschweißung sind gut erkennbar. Das Verfahren macht diese Unregelmäßigkeiten deutlich sichtbar. Allerdings haben flächenförmige Fehler wie dünne Risse einen Nachteil.

Wenn sie ungünstig zur Strahlrichtung orientiert sind, bleiben sie möglicherweise unentdeckt. Die Durchstrahlungsprüfung erfordert außerdem Zugang zu beiden Seiten der Schweißnaht. Das ist nicht immer möglich.

Die Methode bringt auch Herausforderungen mit sich:

1. Zeitaufwand für Aufbau und Belichtung ist höher
2. Kosten für Strahlungsquellen und Schutzmaßnahmen
3. Strenge Sicherheitsvorschriften beim Umgang mit ionisierender Strahlung
4. Abgeschirmte Bereiche oder spezielle Prüfzeiten notwendig

Trotz dieser Einschränkungen bleibt die Röntgenprüfung in kritischen Bereichen unverzichtbar. Im Druckbehälterbau, in der Petrochemie und in der Luft- und Raumfahrt ist sie Standard. Die zuverlässige und gut dokumentierte Qualitätskontrolle rechtfertigt den Aufwand.

Beide Verfahren ergänzen sich ideal in der Praxis. Ultraschall punktet mit Geschwindigkeit und Flexibilität. Die Durchstrahlungsprüfung liefert dafür anschauliche Bilder, die sich langfristig nutzen lassen.

Magnetpulverprüfung und Wirbelstromprüfung

Manche Prüfverfahren arbeiten mit den natürlichen Eigenschaften der Werkstoffe, um Fehler sichtbar zu machen. Sie nutzen physikalische Phänomene wie Magnetismus oder elektrische Ströme. Diese Methoden sind besonders effektiv für bestimmte Materialarten.

Die beiden Verfahren ergänzen sich hervorragend. Während das eine Verfahren nur bei Stahl und Eisen funktioniert, deckt das andere ein breiteres Spektrum an Metallen ab. Beide konzentrieren sich hauptsächlich auf Oberflächenfehler und oberflächennahe Bereiche.

Sie bieten schnelle Ergebnisse und sind relativ einfach anzuwenden. Das macht sie zu beliebten Werkzeugen in der industriellen Qualitätskontrolle. Jedes Verfahren hat dabei seine spezifischen Stärken und Einsatzgebiete.

Prüfung mit Magnetpulver bei Stahl und Eisen

Die Magnetpulverprüfung ist ein bewährtes Verfahren für ferromagnetische Werkstoffe. Dazu gehören vor allem Stahl und Eisen. Das Verfahren macht Oberflächenfehler durch eine clevere Nutzung magnetischer Felder sichtbar.

Der Prüfprozess beginnt mit der Magnetisierung der Schweißnaht. Dies geschieht entweder durch direktes Anlegen eines Magnetfelds oder durch Stromdurchfluss. In einem fehlerfreien Material verlaufen die magnetischen Feldlinien gleichmäßig und parallel zur Oberfläche.

Liegt jedoch ein Fehler vor, ändert sich dieses Bild deutlich. Ein Riss oder Bindefehler stört den gleichmäßigen Verlauf der Feldlinien. An der Fehlerstelle treten die Feldlinien aus dem Material aus.

Dadurch entsteht ein sogenanntes Streufeld. Dieses Streufeld ist der Schlüssel zur Fehlererkennung. Es zeigt genau an, wo sich eine Beschädigung befindet.

Um das Streufeld sichtbar zu machen, wird feines Magnetpulver aufgetragen. Das Pulver besteht aus winzigen Eisenpartikeln. Diese sammeln sich genau an den Stellen mit Streufeldbildung an.

Die Ansammlung des Pulvers markiert die Fehlerstelle deutlich. Für bessere Sichtbarkeit kommt oft farbiges Pulver zum Einsatz. Fluoreszierendes Pulver unter UV-Licht zeigt selbst feinste Risse an.

Die Magnetpulverprüfung erfasst verschiedene Fehlerarten effektiv:

• Oberflächenrisse, auch wenn sie sehr fein sind
• Bindefehler direkt an der Oberfläche
• Offene Poren können im Einzelfall angezeigt werden, das Verfahren ist jedoch primär für die Detektion oberflächenoffener Risse geeignet.
• Oberflächennahe Fehler bis wenige Millimeter unter der Oberfläche

Die Vorteile dieses Verfahrens sind beachtlich. Es ist relativ einfach anzuwenden und benötigt keine komplexe Ausrüstung. Die Kosten bleiben überschaubar.

Die Ergebnisse sind sofort visuell erkennbar. Auch weniger erfahrenes Personal kann die Anzeigen gut interpretieren. Die Empfindlichkeit für Oberflächenrisse ist sehr hoch.

Allerdings gibt es auch Grenzen. Das Verfahren funktioniert nur bei ferromagnetischen Materialien. Aluminium, Kupfer und austenitischer Edelstahl können nicht geprüft werden.

Die Eindringtiefe ist begrenzt. Tiefliegende innere Fehler bleiben unentdeckt. Nach der Prüfung muss das Werkstück entmagnetisiert werden.

Restmagnetismus kann bei nachfolgenden Bearbeitungsschritten Probleme verursachen. Auch elektronische Bauteile könnten durch Magnetfelder beeinträchtigt werden. Diese Entmagnetisierung erfordert einen zusätzlichen Arbeitsschritt.

In der Praxis findet die Magnetpulverprüfung breite Anwendung. Der Maschinenbau nutzt sie für Stahlschweißnähte. Stahlkonstruktionen werden routinemäßig damit überprüft.

Die Automobilindustrie setzt das Verfahren für sicherheitsrelevante Bauteile ein. Auch im Schiffbau und bei Druckbehältern kommt es zum Einsatz. Überall dort, wo Stahlschweißnähte auf Oberflächenfehler geprüft werden müssen.

Elektrische Ströme zur Fehlersuche nutzen

Die Wirbelstromprüfung basiert auf elektromagnetischer Induktion. Sie eignet sich für alle elektrisch leitfähigen Materialien. Das umfasst ferromagnetische und nicht-ferromagnetische Metalle gleichermaßen.

Aluminium, Kupfer und Titan können damit geprüft werden. Auch Edelstahl und andere Legierungen sind kein Problem. Diese Vielseitigkeit macht das Verfahren besonders wertvoll.

Das Prüfprinzip ist faszinierend einfach. Eine Spule führt Wechselstrom und erzeugt damit ein magnetisches Wechselfeld. Nähert man diese Prüfspule einem leitfähigen Material, passiert etwas Interessantes.

Das Wechselfeld induziert Wirbelströme in der Materialoberfläche. Diese Wirbelströme sind kreisförmige Ströme, die sich in der oberen Materialschicht ausbreiten. Sie erzeugen ihrerseits ein eigenes Magnetfeld.

Dieses sekundäre Magnetfeld wirkt dem ursprünglichen Feld entgegen. Dadurch verändert sich die Impedanz der Prüfspule. Diese Impedanzänderung wird vom Prüfgerät präzise gemessen.

In fehlerfreiem Material verlaufen die Wirbelströme gleichmäßig. Liegt jedoch ein Fehler vor, ändert sich das Strömungsmuster. Risse, Poren oder Materialabtragung beeinflussen die Wirbelströme.

Diese Veränderungen zeigen sich in Amplitude oder Phase der Ströme. Das Prüfgerät registriert diese Abweichungen. Sie signalisieren eine Fehlerstelle an genau dieser Position.

Die Wirbelstromprüfung bietet mehrere Vorteile. Sie ist berührungslos und benötigt keinen direkten Kontakt zum Material. Das Verfahren arbeitet sehr schnell.

Es lässt sich hervorragend automatisieren. Inline-Prüfungen während der Produktion sind problemlos möglich. Die Empfindlichkeit auf Oberflächenfehler ist ausgezeichnet.

Zusätzlich liefert das Verfahren weitere Informationen:

1. Elektrische Leitfähigkeit des Materials
2. Schichtdicke von Beschichtungen oder Anstrichen
3. Materialdicke bei dünnen Blechen
4. Härteunterschiede durch Wärmebehandlung (indirekt über Änderungen der elektrischen Leitfähigkeit und des Gefüges)

Diese Vielseitigkeit macht die Wirbelstromprüfung besonders attraktiv. Mit einer Messung erhält man mehrere Qualitätsparameter. Das spart Zeit und erhöht die Effizienz.

Natürlich gibt es auch hier Einschränkungen. Die Eindringtiefe ist begrenzt auf wenige Millimeter unter der Oberfläche. Tiefe innere Fehler bleiben unentdeckt.

Geometrieeffekte können die Signale beeinflussen. Kanten, Ecken oder Krümmungen erzeugen eigene Signalantworten. Materialinhomogenitäten wirken sich ebenfalls aus.

Deshalb ist eine sorgfältige Kalibrierung notwendig. Die Interpretation der Signale erfordert Erfahrung. Moderne Prüfgeräte mit digitaler Signalverarbeitung erleichtern dies erheblich.

Die Anwendungsbereiche sind vielfältig. Die Luftfahrtindustrie prüft damit Aluminiumbauteile. Flugzeugstrukturen werden regelmäßig auf Ermüdungsrisse untersucht.

Der Rohrleitungsbau nutzt das Verfahren für Längs- und Rundnähte. Die Elektronikindustrie prüft Leiterbahnen und Verbindungen. Überall dort, wo schnelle, automatisierte Prüfungen nicht-ferromagnetischer Werkstoffe gefordert sind.

Beide Verfahren ergänzen sich perfekt im Portfolio der Schweißnahtprüfung. Die Magnetpulverprüfung deckt Stahl und Eisen ab. Die Wirbelstromprüfung übernimmt alle anderen leitfähigen Metalle.

Zusammen ermöglichen sie eine umfassende Oberflächenprüfung bei nahezu allen metallischen Werkstoffen. Sie decken spezifische Anwendungsbereiche ab, die andere Methoden nicht optimal abdecken können. So entsteht ein lückenloses Prüfkonzept für höchste Qualitätsansprüche.

Weitere Prüfverfahren und Kombinationsmöglichkeiten

Nicht jede Schweißnahtprüfung erfordert aufwändige Technik – manchmal reichen bewährte Basismethoden für eine erste fundierte Beurteilung aus. Die zerstörungsfreie Werkstoffprüfung umfasst neben den komplexen Verfahren auch einfachere Methoden, die schnell und kostengünstig Ergebnisse liefern. Besonders für Einsteiger ist es wichtig zu verstehen, dass verschiedene Prüfverfahren unterschiedliche Stärken haben und sich ideal ergänzen können.

In der Praxis werden selten einzelne Verfahren isoliert eingesetzt. Vielmehr kombinieren erfahrene Prüfer mehrere Methoden, um ein vollständiges Bild der Schweißnahtqualität zu erhalten.

Das Auge prüft mit: Visuelle Inspektion als erster Schritt

Die Sichtprüfung bildet die Grundlage jeder Schweißnahtinspektion. Ein erfahrener Prüfer erkennt bereits mit bloßem Auge viele Qualitätsmerkmale und potenzielle Schwachstellen. Diese Methode ist schnell, kosteneffizient und erfordert keine aufwändige Ausrüstung.

Bei der visuellen Prüfung begutachtet der Fachmann die Schweißnaht systematisch. Sind die Nahtübergänge gleichmäßig? Zeigen sich Risse, Poren oder Spritzer auf der Oberfläche? Wirkt die Nahtgeometrie harmonisch, oder fallen Unregelmäßigkeiten ins Auge?

Für präzise Messungen kommen spezielle Schweißnahtlehren zum Einsatz. Diese mechanischen Messwerkzeuge ermöglichen die exakte Bestimmung wichtiger Parameter. Das a-Maß einer Kehlnaht, die Nahtbreite oder die Überhöhung lassen sich damit zuverlässig erfassen.

Moderne Hilfsmittel erweitern die Möglichkeiten der Sichtprüfung erheblich. Lupen vergrößern Details, Endoskope erreichen schwer zugängliche Stellen, und Spiegel ermöglichen Einblicke in versteckte Bereiche. Für erste Qualitätskontrollen während der Produktion ist diese Methode unverzichtbar.

Die Grenzen liegen jedoch klar auf der Hand. Die visuelle Prüfung erfasst ausschließlich Oberflächenfehler. Was im Inneren der Schweißnaht verborgen liegt, bleibt unsichtbar. Zudem hängt die Zuverlässigkeit stark von der Erfahrung und Aufmerksamkeit des Prüfers ab.

Trotz dieser Einschränkungen ist die Sichtprüfung in nahezu allen relevanten Normen als Pflichtprüfung vorgeschrieben. Sie bildet den ersten Schritt, bevor aufwändigere Verfahren der zerstörungsfreien Werkstoffprüfung zum Einsatz kommen.

Feinste Risse sichtbar machen: Die Eindringprüfung

Die Eindringprüfung spürt selbst feinste Haarrisse auf, die das menschliche Auge übersehen würde. Dieses Verfahren nutzt die Kapillarwirkung spezieller Flüssigkeiten, um Oberflächenfehler sichtbar zu machen. Für Materialien, die nicht magnetisch sind, stellt diese Methode eine wertvolle Alternative dar.

Der Prüfprozess folgt einem klaren Schema in mehreren Schritten. Zunächst wird die Schweißnaht gründlich gereinigt und entfettet. Nur so können die Poren und Risse wirklich offen und zugänglich sein.

Dann trägt der Prüfer ein flüssiges Eindringmittel auf – meist eine leuchtend rote oder fluoreszierende Flüssigkeit. Diese hat eine extrem niedrige Oberflächenspannung und kriecht durch Kapillarkräfte selbst in mikroskopisch kleine Risse. Nach einer Einwirkzeit von wenigen Minuten wird das überschüssige Mittel sorgfältig von der Oberfläche entfernt.

Im nächsten Schritt kommt der Entwickler ins Spiel. Dieses weiße, saugfähige Pulver oder die Suspension zieht das in den Fehlstellen verbliebene Eindringmittel wieder an die Oberfläche. Dort entstehen kontraststarke Anzeigen: Rote oder fluoreszierende Linien markieren exakt Position und Form der Risse.

Der große Vorteil dieser Methode liegt in ihrer Materialunabhängigkeit. Sie funktioniert bei allen nicht-porösen Werkstoffen – Metalle, Keramiken, Glas und bestimmte Kunststoffe. Aluminium, Edelstahl oder Titan lassen sich damit hervorragend prüfen, auch wenn sie nicht ferromagnetisch sind.

Die Eindringprüfung erreicht eine beeindruckende Empfindlichkeit. Risse im Mikrometerbereich werden zuverlässig nachgewiesen. Allerdings ist das Verfahren zeitaufwändig, da mehrere Prozessschritte sorgfältig durchlaufen werden müssen.

Eine wichtige Einschränkung sollten Anfänger kennen: Es werden nur offene Oberflächenfehler erfasst. Knapp unter der Oberfläche liegende Defekte oder innere Volumenfehler bleiben unsichtbar. In der Luftfahrt und im Kraftwerksbau gehört diese Methode dennoch zum Standard.

Intelligente Kombination für höchste Sicherheit

Jedes Prüfverfahren hat seine spezifischen Stärken und Schwächen. Die Sichtprüfung ist schnell, aber oberflächlich. Die Eindringprüfung findet feinste Risse, aber keine inneren Fehler. Eine durchdachte Kombination verschiedener Methoden liefert die beste Gesamtaussagekraft.

In der Praxis folgen moderne Prüfstrategien einem mehrstufigen Konzept. Zunächst erfolgt immer eine visuelle Vorprüfung, um grobe Fehler auszuschließen. Dieser Schritt ist schnell erledigt und verhindert unnötigen Aufwand bei offensichtlich mangelhaften Schweißnähten.

Dann werden je nach Material und Anforderung spezialisierte Verfahren der zerstörungsfreien Werkstoffprüfung eingesetzt. Für sicherheitskritische Anwendungen kombinieren Prüfer häufig Ultraschall- und Durchstrahlungsprüfung. Diese decken innere Volumenfehler zuverlässig auf.

Ergänzend kommen Oberflächenprüfungen hinzu. Magnetpulverprüfung bei ferromagnetischen Werkstoffen oder Eindringprüfung bei nicht-magnetischen Materialien runden das Prüfprogramm ab. So entsteht ein vollständiges Bild von außen und innen.

Wirtschaftliche Gesichtspunkte spielen bei der Auswahl eine wichtige Rolle. Kostenintensive Verfahren wie die Durchstrahlungsprüfung werden gezielt dort eingesetzt, wo sie den größten Sicherheitsgewinn bringen. Weniger kritische Nähte prüft man mit schnelleren, kostengünstigeren Methoden.

Moderne Entwicklungen verändern die Prüflandschaft kontinuierlich. KI-basierte Bildauswertung unterstützt Prüfer bei der Fehleridentifikation. Inline-Prüfsysteme ermöglichen eine kontinuierliche Qualitätsüberwachung während der Produktion. Diese Innovationen führen zu höherer Prozesssicherheit und weniger Ausschuss.

Die intelligente Kombination verschiedener Prüfverfahren ist der Schlüssel zur maximalen Schweißnahtqualität. Unterschiedliche Fehlertypen werden mit unterschiedlichen Methoden am besten erkannt. Wer diese Erkenntnis konsequent umsetzt, erreicht höchste Sicherheit bei gleichzeitiger Wirtschaftlichkeit.
